Приложение N 5
к Протоколу СЖТ СНГ
от 19.10.2001 N 30


УТВЕРЖДЕНА
на тридцатом заседании
Совета по железнодорожному транспорту
19 октября 2001 года
с изменениями и дополнениями,
принятыми на 44 заседании
Совета по железнодорожному транспорту
13 октября 2006 года

ИНСТРУКЦИЯ ДЧ-1835
по перевозке негабаритных и тяжеловесных грузов на железных дорогах государств - участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики

Инструкция по перевозке негабаритных и тяжеловесных грузов на железных дорогах колеи 1520 мм разработана Всероссийским научно-исследовательским институтом железнодорожного транспорта (ВНИИЖТ, отделение Комплексных испытаний) с участием специалистов Департамента управления перевозками МПС России (Отдел специальных перевозок).

В нее внесены изменения и дополнения с учетом Правил размещения и крепления грузов в вагонах и контейнерах (Приложение 14 к СМГС) и предложения железнодорожных администраций, принятые на 44 заседании Совета по железнодорожному транспорту 13 октября 2006 года.

В Инструкции даны нормативная база и Методики решения технических вопросов, связанных с особыми и, прежде всего с точки зрения безопасности движения, едиными для всех железных дорог условиями перевозок негабаритных и тяжеловесных (на транспортерах) грузов, а также изложен порядок выполнения процедур согласования перевозок таких грузов, в том числе с третьими странами, имея ввиду их инженерно-техническое обеспечение (согласование погрузочной документации, выдача разрешений на перевозки и т.д.), определение функций причастных должностных лиц по контролю за выполнением условий перевозок негабаритных и тяжеловесных грузов, как со стороны причастных работников железных дорог, так и грузоотправителей (грузополучателей).

Одновременно Инструкцией предусмотрена возможность выбора каждой железнодорожной администрацией государств-участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики варианта решения общих (для сети железных дорог) задач по перевозке негабаритных и тяжеловесных грузов, исходя из учета структуры местных подразделений железных дорог.

Общие положения

1. Настоящей Инструкцией устанавливаются порядок и условия перевозок негабаритных грузов, всех грузов на транспортерах по железным дорогам колеи 1520 мм государств-участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики, а также порядок согласования перевозок негабаритных, тяжеловесных и длинномерных грузов в сообщении с третьими странами*.
________________
* Третьи страны - страны, не перечисленные в п.1.

2. Перевозки негабаритных грузов и всех грузов на транспортерах в межгосударственном железнодорожном сообщении** осуществляются только после выполнения всех процедур согласования, предусмотренных настоящей Инструкцией.
________________
** Перевозки в межгосударственном железнодорожном сообщении - перевозки между государствами-участниками СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики.

3. При перевозке негабаритных тяжеловесных и длинномерных грузов в железнодорожном сообщении с третьими странами, кроме порядка и условий согласования таких перевозок, предусмотренных настоящей Инструкцией, должны соблюдаться также требования, установленные Соглашением о международном железнодорожном грузовом сообщении (СМГС), Служебной Инструкцией к СМГС и другими Соглашениями о прямых международных грузовых сообщениях со странами, участвующими в перевозке. При изменениях и дополнениях установленным порядком указанных выше нормативных документов соответствующие изменения и дополнения должны быть внесены в настоящую Инструкцию.

4. С введением в действие настоящей Инструкции считается утратившей силу Инструкция по перевозке негабаритных и тяжеловесных грузов 2001 года издания.

Глава 1. Габариты погрузки. Негабаритные грузы. Классификация негабаритных грузов

1.1. Грузы, подлежащие перевозке на открытом подвижном составе на общих условиях в пределах сети железных дорог колеи 1520 мм государств-участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики не должны превышать очертание основного габарита погрузки (рис.1).

ris1 negabarit

Рис.1. Очертание основного габарита погрузки

1.2. Грузы, размещаемые в пределах длины пола универсальных платформ или кузова 4-осных полувагонов, допускается грузить по льготному габариту погрузки (рис.2).

ris2 negabarit

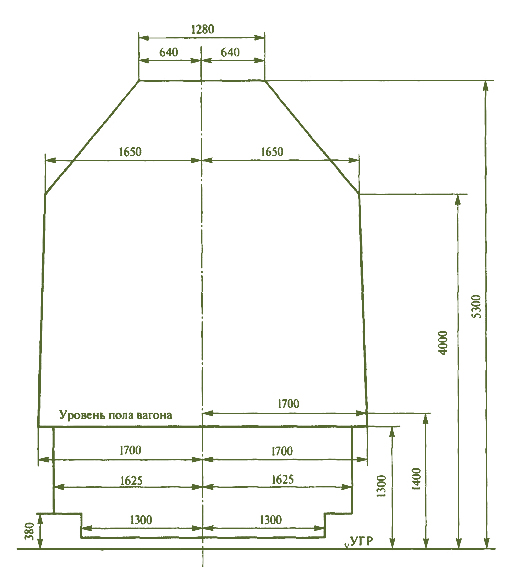

Рис.2. Очертание льготного габарита погрузки

Порядок, условия и область применения льготного габарита погрузки устанавливаются Правилами размещения и крепления грузов в вагонах и контейнерах (Приложение 14 к СМГС) - далее - Правила.

1.3. Груз, погруженный на одиночный вагон или сцеп из двух вагонов, является габаритным, если он ни одной своей частью, включая упаковку и крепление, не выходит за пределы основного габарита погрузки и расстояние от поперечной плоскости симметрии вагона (либо сцепа) до концов груза не превышает значений, указанных в таблице 5 Главы 1 Правил, при условии нахождения вагона на прямом горизонтальном участке пути и совмещения продольной вертикальной плоскости симметрии вагона с осью железнодорожного пути.

1.4. Наименьшее допускаемое расстояние от уровня головок рельсов (далее - УГР) до нижних частей грузов (клиренс) должно быть не менее 150 мм. Для грузов, перевозимых на подвижном составе с базой более 17 м и пропускаемых через сортировочные горки, минимальный размер 150 мм должен быть проверен дополнительно из условия прохождения вагоном горба горки с вертикальной кривой радиусом 250 м в соответствии с Инструкцией по применению габаритов подвижного состава ГОСТ 9238-83 или другими, действующими на дорогах нормативными документами, при условии, что они соответствуют требованиям указанного ГОСТа.

Для грузов, перевозимых на транспортерах сочлененного типа, указанный на рис.1 размер очертания основного габарита погрузки по высоте 380 мм допускается уменьшить до 340 мм (показано штриховой линией) по аналогии с минимально допускаемой габаритом 1-Т высотой для нижних частей подвижного состава.

1.5. Груз, включая упаковку и крепление, является негабаритным, если он при размещении на открытом подвижном составе, находящемся на прямом горизонтальном участке пути и при совмещении продольной вертикальной плоскости симметрии вагона с осью железнодорожного пути, превышает очертание основного габарита погрузки, или его геометрические выносы в кривых за пределы основного габарита погрузки превышают геометрические выносы в соответствующих кривых расчетного вагона*.
________________
* Расчетный вагон - вагон с длиной рамы 24 м и базой 17 м.

Геометрическим выносом груза или подвижного состава называется отклонение его от продольной оси пути в кривой без возвышения наружного рельса при установке подвижного состава к кривой по хорде.

1.6. В зависимости от высоты от уровня головок рельсов, на которой груз выходит за габарит погрузки, установлены три основные зоны негабаритности (рис.3):

  • зона нижней негабаритности - на высоте от 480 до 1229 мм при расстоянии от оси пути 1626-1760 мм и на высоте от 1230 до 1399 мм - при расстоянии 1626-2240 мм;
  • зона боковой негабаритности - на высоте от 1400 до 4000 мм (включительно);
  • зона верхней негабаритности - на высоте от 4001 до 5300 мм.

Кроме того, для определения условий пропуска грузов верхней негабаритности на двухпутных линиях дополнительно введена условная зона совместной боковой и верхней негабаритности: на высоте от уровня головок рельсов от 4001 до 4625 мм на расстоянии от оси пути от 1625 мм до границы "зоны" негабаритности (рис.3).

ris3 negabarit

Рис.3. Зоны негабаритности груза

1.7. В зависимости от величины выхода негабаритных грузов за очертание основного габарита погрузки (рис.1) в указанных в п.1.6 основных зонах установлены следующие степени негабаритности грузов:

  • в зоне нижней негабаритности - шесть степеней;
  • в зоне боковой негабаритности - шесть степеней;
  • в зоне верхней негабаритности - три степени.

Очертания степеней негабаритности показаны заштрихованными площадями (рис.4-10).

ris4 negabarit

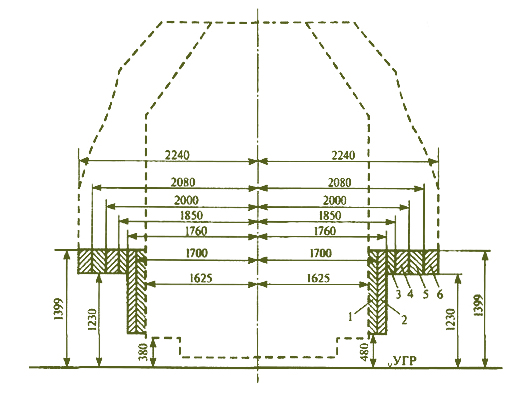

Рис.4. Очертания 1, 2, 3, 4, 5 и 6-й степеней нижней негабаритности (заштриховано)

ris5 negabarit

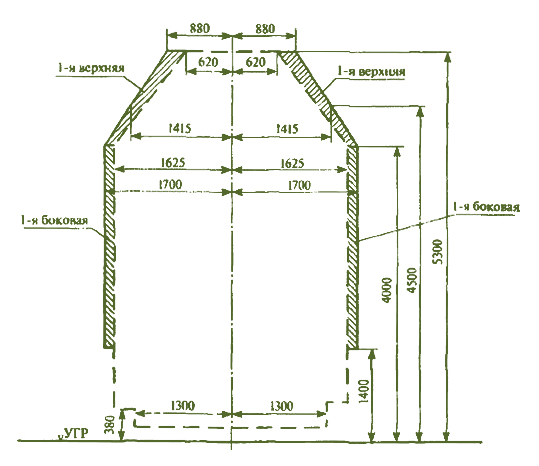

Рис.5. Очертание 1-й степени верхней и боковой негабаритности (заштриховано)

Примечание: штриховой линией показано очертание основного габарита погрузки

ris6 negabarit

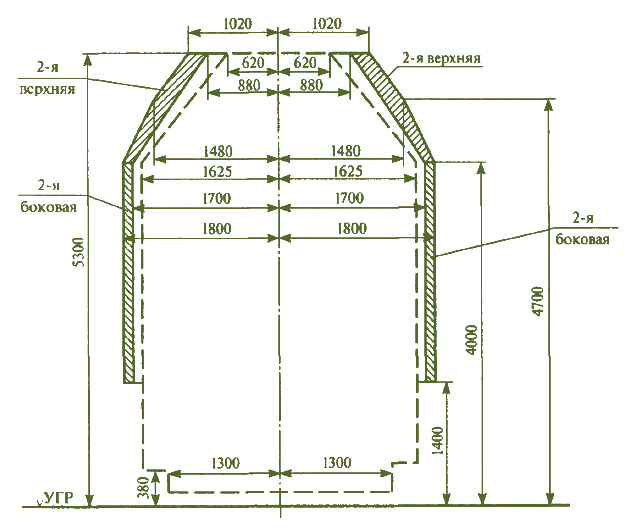

Рис.6. Очертание 2-й степени верхней и боковой негабаритности (заштриховано)

Примечание: штриховой линией показано очертание основного габарита погрузки

ris7 negabarit

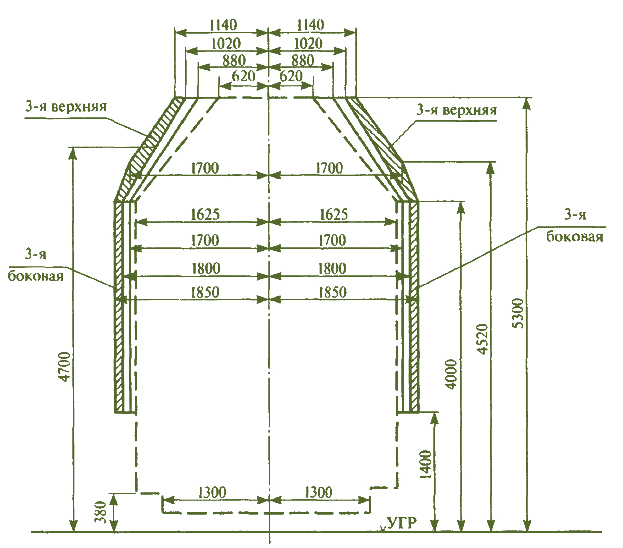

Рис.7. Очертание 3-й степени верхней и боковой негабаритности (заштриховано)

Примечание: пунктирной линией показано очертание основного габарита погрузки

ris8 negabarit

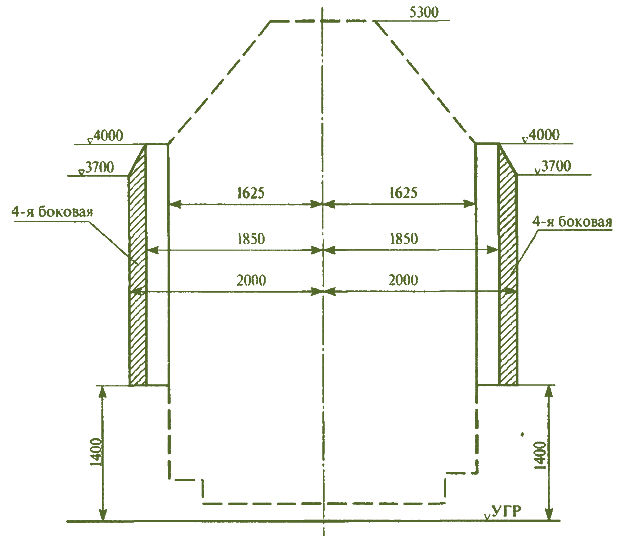

Рис.8. Очертание 4-й степени боковой негабаритности (заштриховано)

Примечание: штриховой линией показано очертание основного габарита погрузки

ris9 negabarit

Рис.9. Очертание 5-й степени боковой негабаритности (заштриховано)

Примечание: штриховой линией показано очертание основного габарита погрузки

ris10 negabarit

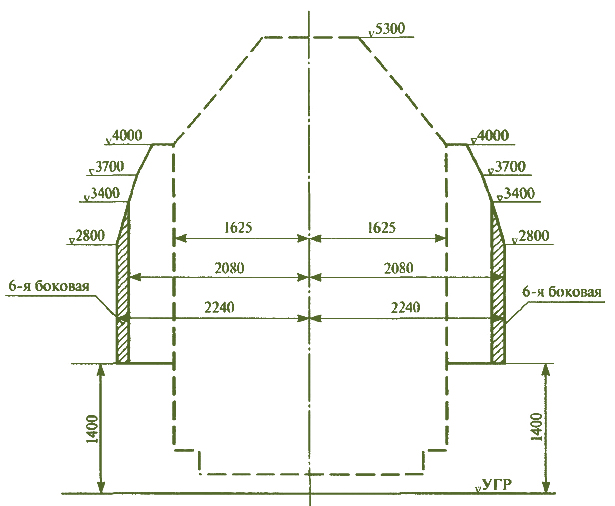

Рис.10. Очертание 6-й степени боковой негабаритности (заштриховано)

Примечание: штриховой линией показано очертание основного габарита погрузки

Координаты переломных точек (горизонтальные расстояния  от оси пути и вертикальные расстояния  от уровня головок рельсов) предельных очертаний указанных выше степеней негабаритности приведены в табл.  п.1.1 Приложения 1 к настоящей Инструкции.

Порядок отнесения конкретного негабаритного груза в погруженном состоянии к определенной степени негабаритности изложен в Приложении 1 к настоящей Инструкции.

1.8. Степень негабаритности груза должна устанавливаться не только по размерам его в погруженном состоянии на прямом участке пути, но также с учетом прохода вагоном кривых участков пути. Если геометрические выносы груза в кривых превышают геометрические выносы в этих кривых расчетного вагона, то по условию прохода кривых данный груз может иметь расчетную негабаритность.

Расчетная негабаритность должна определяться грузоотправителем для грузов:

  • длинномерных с опиранием на один вагон, когда величина отношения длины груза к базе подвижного состава составляет более 1,41;
  • перевозимых на сцепах платформ с опиранием на два вагона;
  • перевозимых на вагонах (транспортерах) с базой 17 м и более.

Методика определения расчетной негабаритности приведена в Приложении 2 к настоящей Инструкции.

1.9. Груз, размеры которого в погруженном состоянии превышают предельное очертание зон негабаритности, а также очертание основного габарита погрузки в нижней зоне (ниже 480 мм от УГР) и в верхней зоне (выше 5300 мм от УГР), называется сверхнегабаритным.

В соответствии с зонами негабаритности груз может иметь нижнюю, боковую и верхнюю сверхнегабаритность. Сверхнегабаритность грузов, имеющих высоту более 5300 мм, называется вертикальной.

Перевозка сверхнегабаритных грузов, а также грузов нижней и боковой негабаритности 6-й степени осуществляется с контрольной рамой. Порядок пропуска грузов с контрольной рамой изложен в Главе 3 настоящей Инструкции, а требования к ее изготовлению и установке – в Приложении 3.

1.10. Для указания в перевозочных документах, а также поездных, выдаваемых из ЭВМ данных о зонах и степенях негабаритности перевозимых грузов, вводится понятие индекс негабаритности груза, который состоит из 5-ти знаков.

Каждый знак индекса негабаритности (кроме первого) обозначает степень негабаритности груза в соответствующей зоне. Сверхнегабаритность в любой зоне обозначается цифрой 8.

Обозначения в индексе негабаритности:

  • 1-й знак - всегда буква Н (негабаритность);
  • 2-й знак - степень нижней негабаритности, может принимать значения от 1 до 6.
  • 3-й знак - степень боковой негабаритности, может принимать значения от 1 до 6.
  • 4-й знак - степень верхней негабаритности, может принимать значения от 1 до 3.
  • 5-й знак - вертикальная сверхнегабаритность, имеет значение 8.

Отсутствие негабаритности в любой зоне, в т.ч. и отсутствие вертикальной сверхнегабаритности, отмечается цифрой "0" в соответствующем знаке индекса негабаритности.

Например: Индекс негабаритности Н8480 означает, что негабаритный груз имеет нижнюю и верхнюю сверхнегабаритность, боковую негабаритность 4-й степени, а вертикальная сверхнегабаритность отсутствует.

В натурном листе и телеграмме-натурном листе рядом с номером поезда проставляется индекс негабаритности поезда, т.е. буква Н и коды наибольших степеней нижней, боковой и верхней негабаритности (с учетом расчетной), а также код вертикальной сверхнегабаритности (0 или 8) грузов, имеющихся в составе поезда.

Глава 2. Порядок согласования и организации перевозок негабаритных и тяжеловесных грузов

2.1. Общие положения поэтапного согласования перевозок

2.1.1. Настоящей Инструкцией предусматривается 3 этапа согласования перевозок негабаритных и тяжеловесных грузов (изделий), включая согласование технической документации.

  • Первый этап - предварительное согласование возможности, способа и условий перевозки грузов на основе представленной грузоотправителем (его уполномоченным представителем) или проектной организацией заявки с приложением необходимых материалов.
  • Второй этап - согласование железнодорожными администрациями (железными дорогами) технической документации на перевозку негабаритных и тяжеловесных грузов (чертежей и расчетов размещения и крепления грузов на подвижном составе).
  • Третий этап - окончательное согласование технической документации на перевозку в межгосударственном сообщении грузов больших степеней негабаритности и сверхнегабаритных на платформах и в полувагонах (грузов, которые должны следовать по согласованным с железными дорогами маршрутам), а также всех грузов, перевозимых на специальном подвижном составе - транспортерах, которое выполняет Отдел специальных перевозок Департамента управления перевозками ОАО "РЖД" (далее - Отдел специальных перевозок - условное наименование - ЦДВ ОАО "РЖД").

Указанная этапность согласования перевозок негабаритных и тяжеловесных грузов распространяется на изделия (грузы), размеры которых при размещении на универсальном подвижном составе с высотой пола 1300 мм от уровня головок рельсов превышают очертание основного габарита погрузки (рис.1), а также на все грузы, перевозимые на транспортерах. К тяжеловесным в настоящей Инструкции (кроме Главы 8) отнесены грузы, у которых масса или длина (в том числе и в сочетании) или нагрузки от них на раму (пол) вагона превышают значения, допускаемые при перевозке грузов на универсальном подвижном составе, установленные Главой 1 Правил размещения и крепления грузов в вагонах и контейнерах (Приложение 14 к СМГС).

2.1.2. Предварительное согласование возможности, способа и условий перевозки новых изделий, как правило, производится на стадии эскизного проектирования и выбора размерно-весовых параметров этих изделий.

2.2. Подача заявок на предварительное согласование перевозок

2.2.1. Заявка на предварительное согласование перевозки в межгосударственном сообщении негабаритных и (или) тяжеловесных грузов представляется грузоотправителем (экспедитором) в железнодорожную администрацию государства, на территории которого находится одна или несколько станций отправления грузов и в Департамент управления перевозками ОАО "РЖД".

2.2.2. Заявка на предварительное согласование перевозки в межгосударственном сообщении негабаритных и (или) тяжеловесных грузов с нескольких станций, находящихся на территории двух или более государств, представляется в Департамент управления перевозками ОАО "РЖД".

2.2.3. Заявки на предварительное согласование перевозок указанных в пункте 2.2.1 негабаритных и тяжеловесных грузов при перевозке их со станций Латвийской или Литовской железных дорог представляются соответственно в администрацию Латвийской или Литовской железной дороги, которые для грузов, перечисленных в пункте 2.3.1, направляют заявки также в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок).

2.2.4. Заявка на согласование перевозки негабаритных и тяжеловесных грузов в пределах железных дорог одного государства представляется в железнодорожную администрацию этого государства.

2.2.5. К заявке на предварительное согласование перевозки негабаритных и тяжеловесных грузов должны быть приложены данные о размерно-весовых параметрах оборудования или эскизы (чертежи) оборудования. В заявке указываются станция отправления и назначения, количество отправок, ориентировочные сроки перевозок.

Эскиз изделия (блока) должен быть выполнен в трех проекциях с указанием координат центра тяжести и переломных точек (высота от основания изделия и расстояние от вертикальной оси, проходящей через центр тяжести) на виде с торца или поперечном сечении.

Если груз длинномерный, или должен перевозиться на вагоне с базой более 17 м, то на главном виде и на виде сверху должны быть дополнительно указаны расстояния вдоль продольной оси от центра тяжести до выступающих точек, которые обозначаются на всех проекциях одинаковыми буквами.

На предварительное согласование может представляться схема транспортирования груза на открытом подвижном составе с указанием на такой схеме всех данных, предусмотренных в отношении эскизов.

2.3. Предварительное согласование перевозок

2.3.1. Предварительное согласование возможности, способов и условий перевозки в межгосударственном сообщении грузов, перевозимых на транспортерах, а также негабаритных на платформах и в полувагонах негабаритности нижней 3-6-й, боковой 4-6-й степеней и сверхнегабаритных производится Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок).

В отдельных случаях, когда на предварительное согласование перевозки предъявляются изделия (грузы), при погрузке которых на имеющийся подвижной состав размерно-весовые параметры груза (длина консолей груза, нагрузка от оси на рельсы, погонная нагрузка, высота центра тяжести и др.) превышают значения, предусмотренные настоящей Инструкцией и другими действующими на железных дорогах колеи 1520 мм соответствующими нормативными документами, возможность и условия перевозки таких грузов с применением специальной технологии устанавливаются на основе экспертного заключения ВНИИЖТ ОАО "РЖД" или другой организации, которая имеет право согласно действующим в государстве нормативным документам на проведение таких работ и утверждена Советом по железнодорожному транспорту. Названия таких организаций объявляются всем железнодорожным администрациям. Экспертиза представленной технической документации проводится указанным институтом или другой компетентной организацией на договорной основе с грузоотправителем (уполномоченным им лицом).

2.3.2. Порядок рассмотрения и согласования перевозок негабаритных, тяжеловесных и длинномерных грузов в сообщении с третьими странами (экспорт-импорт) изложен в Главе 8 настоящей Инструкции, за исключением перевозок грузов на экспорт через порты с перевалкой их на морской или речной транспорт, которые выполняются согласно настоящей Главе.

2.3.3. Предварительное согласование перевозки в межгосударственном сообщении негабаритных грузов на платформах и в полувагонах негабаритности нижней 1-2-й, боковой 1-3-й, верхней 1-3-й степеней производится железнодорожной администрацией (железной дорогой) государства, на территории которого находится станция отправления грузов, без согласования с причастными железнодорожными администрациями (железными дорогами) за исключением случаев, когда грузы следуют на Грузинскую, Армянскую и Северо-Кавказскую железные дороги.

Порядок информирования грузоотправителей о возможности и условиях перевозки указанных негабаритных грузов устанавливают железнодорожные администрации.

2.3.3.1. Согласование возможности и условий перевозки негабаритных и тяжеловесных грузов, следующих назначением на Грузинскую железную дорогу или транзитом через нее, необходимо производить с железнодорожной администрацией Грузии независимо от зоны и степени негабаритности грузов, а также количества осей и грузоподъемности транспортеров.

2.3.4. Согласование перевозок негабаритных и тяжеловесных грузов между граничащими железнодорожными администрациями (перевозки в соседском сообщении) может производиться на всех этапах железнодорожными администрациями самостоятельно по взаимной договоренности между ними независимо от зоны и степени негабаритности грузов, грузоподъемности и количества осей транспортеров.

2.3.5. Организация перевозок всех негабаритных и тяжеловесных грузов в пределах железных дорог одного государства осуществляется железнодорожной администрацией этого государства.

2.3.6. При наличии возможности перевозки негабаритного и (или) тяжеловесного груза Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) в случаях, предусмотренных пунктом 2.3.1, или железнодорожная администрация (железная дорога) государства отправления груза в случаях, предусмотренных пунктом 2.3.3, извещает заявителя (грузоотправителя или уполномоченного экспедитора) о предварительном согласовании перевозки, с указанием типа подвижного состава, на котором можно осуществлять перевозку, степени негабаритности (индекса негабаритности), а при необходимости - и дополнительных условий, при выполнении которых грузоотправителем перевозка может состояться.

Для грузов негабаритности нижней 3-6-й, боковой 4-6-й степеней и сверхнегабаритных, а также грузов меньших степеней негабаритности и габаритных на транспортерах, имеющих 12 и более осей (кроме транспортеров сцепного типа грузоподъемностью 120 т (типы 3960, 3961) с одной промежуточной платформой), указываются согласованные с причастными железнодорожными администрациями (железными дорогами) маршруты перевозок.

При этом допускается согласование маршрутов пропуска грузов, имеющих негабаритность нижнюю 3-5-й, боковую 4-5-й степеней, перевозимых на платформах, в полувагонах, на 4-8-осных транспортерах и транспортерах сцепного типа грузоподъемностью 120 т с одной промежуточной платформой, без письменного запроса.

Одновременно грузоотправителю сообщается, в какую железнодорожную администрацию (железную дорогу) следует направить на рассмотрение чертежи и расчеты размещения и крепления негабаритного и (или) тяжеловесного груза на втором этапе согласования перевозки.

Копия документа Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) о предварительном согласовании перевозки направляется также железнодорожной администрации (железной дороге) отправления груза.

2.3.6.1. Если для проверки маршрута и определения возможности и условий перевозки сверхнегабаритного груза (изделия) потребуется пропуск контрольной рамы (макета груза) по маршруту перевозки, то изготовить такую раму (макет) должен грузоотправитель. Для проверки могут быть привлечены габарито-измерительные устройства ВНИИЖТ ОАО "РЖД".

Все расходы, связанные с изготовлением, установкой на подвижном составе и пропуском контрольной рамы (макета) или устройства ВНИИЖТ ОАО "РЖД" по маршруту перевозки, несет грузоотправитель (экспедитор).

2.3.7. При необходимости перевозки крупногабаритного оборудования на платформах и в полувагонах на станции Сахалинской железной дороги (кроме станции Холмск) грузоотправитель (экспедитор) обязан получить разрешение в службе перевозок Сахалинской железной дороги, предварительно представив в службу схему размещения и крепления груза на вагоне с координатами наиболее выступающих точек.

Согласование перевозки негабаритных и тяжеловесных грузов с выгрузкой на станции Холмск производится порядком, предусмотренным настоящей Главой.

2.4. Второй этап согласования перевозок

2.4.1. Техническая документация на перевозку негабаритного и (или) тяжеловесного груза разрабатывается грузоотправителем на основании предварительного согласования и в соответствии с указанными при этом условиями, и должна включать:

  • чертеж (схему) размещения и крепления негабаритного (тяжеловесного) груза и расчетно-пояснительную записку, выполненные в соответствии с требованиями Главы I Правил и настоящей Инструкции;
  • чертеж (схему) контрольной рамы - для сверхнегабаритных грузов и грузов нижней и боковой негабаритности 6-й степени;
  • схему размещения и крепления многооборотных средств крепления (далее - МСК) на транспортерах или специально оборудованных платформах в случае планируемого грузоотправителем и согласованного предварительно возврата их после выгрузки на станцию первоначальной погрузки (отправления). При этом, если по схеме крепление МСК на(-)порожнем транспортере (вагоне) такое же, как и при следовании его с грузом, то к схеме прикладывается только его описание с перечислением реквизитов крепления без расчетов.

2.4.2. Чертеж размещения и крепления груза на подвижном составе должен включать 3 проекции, выполненные в масштабе:

  • 1:25, 1:50 или 1:100 - для главного вида и вида сверху;
  • 1:25, 1:20 или 1:50 - для торцевой проекции или отдельных сечений.

В некоторых случаях отдельные узлы крепления могут быть выполнены в масштабе 1:10.

Чертеж (схема) контрольной рамы выполняется, как правило, в масштабе 1:20 (1:25).

На чертеже размещения и крепления груза (грузов) должны быть обозначены (как правило буквами) все его критические (определяющие негабаритность) точки, и для каждой из них указаны три координаты:

  • горизонтальное расстояние - X - от вертикальной плоскости, проходящей через продольную ось подвижного состава;
  • вертикальное расстояние - Y - от уровня головок рельсов (УГР);
  • расстояние до ближайшего направляющего сечения вагона (или ) - на главном виде и (или) виде сверху для точек груза, имеющих расчетную негабаритность.

Все указанные координаты критических точек груза (грузов), включая расстояния их от направляющих сечений вагона (, ), а также размеры с учетом расчетной негабаритности, должны быть сведены на чертеже в таблицу с указанием негабаритности для каждой критической точки. Для грузов, имеющих расчетную сверхнегабаритность, на чертеже необходимо привести в таблице геометрические выносы критических точек в кривых радиусов 200, 250, 300, 350, 400, 500, 600, 700, 800, 900 и 1000 м.

На чертеже размещения и крепления груза (грузов) должны быть также указаны координаты центра тяжести груза (общего центра тяжести грузов) на всех трех проекциях, масса груза (грузов) без крепления, масса груза (грузов) с креплением, тип подвижного состава (для транспортеров по принятой нумерации), индекс негабаритности на прямом пути и с учетом расчетной (5 знаков), нагрузка от оси на рельсы и погонная нагрузка (для транспортеров, имеющих 8 и более осей), ограничительные условия пропуска груженого вагона (транспортера) по сортировочным горкам, если таковые необходимы согласно нормативным документам.

2.4.3. При перевозке негабаритного и (или) тяжеловесного груза в межгосударственном сообщении грузоотправитель должен представить на согласование в железнодорожную администрацию (железную дорогу) отправления:

  • четыре утвержденных грузоотправителем экземпляра чертежа размещения и крепления негабаритного (тяжеловесного) груза и расчетно-пояснительной записки, а при необходимости возврата многооборотных средств крепления (МСК) на транспортерах или специально оборудованных вагонах - также четыре экземпляра схемы размещения и крепления МСК на подвижном составе для перевозки (возврата) их после выгрузки;
  • четыре экземпляра чертежа (схемы) контрольной рамы при перевозке сверхнегабаритного груза или груза нижней или боковой негабаритности 6-й степени;
  • копию извещения Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) или железнодорожной администрации (железной дороги) о предварительном согласовании перевозки груза в межгосударственном сообщении.

2.4.4. При перевозке грузов на транспортерах сочлененного типа представляемые на согласование в железнодорожную администрацию (железную дорогу) отправления чертежи размещения и крепления груза должны включать только определение негабаритности и проверку поперечной устойчивости транспортера с грузом, если применяются следующие способы (варианты) транспортирования:

  • груз подвешивается к транспортеру на проушинах, привариваемых непосредственно к грузу, а в верхней части воспринимает силы сжатия от упоров консолей транспортера (трансформаторы);
  • груз подвешивается с использованием специальных промчастей, прикрепляемых к грузу (парогенераторы);
  • груз опирается основанием на сквозные грузонесущие балки, подвешенные к проушинам консолей транспортера, а в верхней части груз воспринимает силы сжатия от упоров консолей транспортера.

2.4.5. Если груз размещается на специальной раме, которая подвешивается на транспортер и полностью воспринимает все усилия при транспортировании, то, кроме расчетов негабаритности и поперечной устойчивости, должны быть представлены также расчеты прочности крепления груза к раме.

2.4.6. Рассмотрение и согласование чертежей и расчетов размещения и крепления негабаритных и тяжеловесных грузов в железнодорожной администрации (железной дороге) производится, как правило, Управлениями (службами): перевозок (движения), грузовой и коммерческой работы, пути и вагонного хозяйства, а при наличии вертикальной сверхнегабаритности груза также и Управлением (службой) электрификации и электроснабжения.

Конкретный порядок рассмотрения и согласования погрузочной документации на перевозку негабаритных и тяжеловесных грузов и перечень подразделений, участвующих в согласовании, устанавливается железнодорожной администрацией (железной дорогой).

2.4.7. По одному экземпляру согласованных железнодорожной администрацией (железной дорогой) чертежей размещения и крепления грузов (с расчетно-пояснительными) на транспортерах, а также негабаритных грузов на платформах и в полувагонах негабаритности нижней 4-6-й, боковой 5-6-й степеней и сверхнегабаритных при перевозке грузов в межгосударственном сообщении, направляется в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) на окончательное согласование.

2.4.8. Согласование железнодорожной администрацией (железной дорогой) чертежей размещения и крепления негабаритных грузов на платформах и в полувагонах негабаритности нижней 1-3-й, боковой 1-4-й, верхней 1-3-й степеней является окончательным.

При этом, если перевозка разовая, то на чертеже дополнительно указывается разрешение на погрузку грузов на конкретную станцию назначения.

О согласовании чертежей размещения и крепления негабаритных грузов на платформах и в полувагонах негабаритности нижней 3-й, боковой 4-й и верхней 3-й степеней железнодорожная администрация (железная дорога) информирует Департамент управления перевозками ОАО "РЖД" телеграммой или по факсу.

2.4.9. Для грузов, перевозимых на транспортерах сочлененного типа в межгосударственном сообщении, техническая документация с расчетами прочности проушин специальных промчастей, балок и специальных транспортных (грузонесущих) рам разрабатывается грузоотправителем и соответствии с требованиями нормативного документа - "Нормы для расчета и проектирования новых и модернизируемых железнодорожных транспортеров общего назначения колеи 1520 мм" М., 1988 и представляется в Департамент управления перевозками ОАО "РЖД" и в железнодорожную администрацию страны отправления груза вместе с экспертным заключением по ней ВНИИЖТ ОАО "РЖД" или другой организации, имеющей право согласно действующим в государстве нормативным документам на выполнение таких работ и утвержденной Советом по железнодорожному транспорту. Названия таких организаций объявляются всем железнодорожным администрациям.

2.5. Третий этап согласования перевозок

2.5.1. Окончательное согласование чертежей и расчетов размещения и крепления грузов, указанных в п.2.4.7, производится Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок). Подтверждение такого согласования письмом, телеграммой или по факсу направляется в адрес железнодорожной администрации (железной дороги) отправления груза, станции погрузки и грузоотправителя (экспедитора).

При этом, если перевозка разовая или груз сверхнегабаритный, то в телеграмме (факсе) дополнительно указывается конкретная станция назначения и согласованный маршрут перевозки (для сверхнегабаритного груза).

2.5.2. Техническая документация, указанная в пункте 2.4.9, и экспертное заключение соответствующей компетентной организации рассматриваются Департаментами управления перевозок и вагонного хозяйства ОАО "РЖД" и железнодорожной администрацией страны отправления груза.

В отдельных случаях для окончательного согласования упомянутой документации может потребоваться дополнительное экспертное заключение проектанта транспортера, которое выполняется им на основе договора с грузоотправителем (экспедитором).

О результатах рассмотрения указанной документации информируется грузоотправитель (экспедитор), а также железнодорожная администрация (железная дорога) отправления груза.

Если согласно экспертным заключениям требуется проводить испытания транспортных приспособлений, то эта работа должна выполняться компетентной организацией на договорных условиях с грузоотправителем (уполномоченным им лицом) по согласованной с ОАО "РЖД" и железнодорожной администрацией страны отправления груза программе. Результаты испытаний и заключения по ним рассматриваются Департаментами управления перевозками и вагонного хозяйства ОАО "РЖД" и железнодорожной администрацией страны отправления груза, которые определяют окончательные условия выполнения перевозки.

2.5.3. Железнодорожная администрация (железная дорога) направляет по одному окончательно согласованному экземпляру чертежей и расчетов размещения и крепления негабаритных и тяжеловесных грузов начальнику станции погрузки и грузоотправителю. Номер документа Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) об окончательном согласовании чертежа и расчетов (п.2.5.1) указывается на всех экземплярах согласованного чертежа.

2.5.4. Окончательно согласованная техническая документация на перевозку негабаритных и тяжеловесных грузов хранится до изменения нормативных документов, на основании которых она была разработана.

2.6. Заявка на выполнение перевозки

2.6.1. При наличии окончательно согласованной технической документации на перевозку грузов на транспортерах грузоотправитель (экспедитор) за 20 дней до начала месяца погрузки представляет заявку на подачу транспортеров по установленной форме (Приложение 15) в адрес начальника станции погрузки, железной дороги, железнодорожной администрации государства, на территории которого расположена станция отправления грузов, а при перевозке грузов в межгосударственном сообщении также в адрес Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок).

2.6.2. Заявка на перевозку в межгосударственном сообщении негабаритных грузов на платформах и в полувагонах негабаритности нижней 4-6-й, боковой 5-6-й степеней и сверхнегабаритных представляется в адрес Департамента управления перевозками ОАО "РЖД", а также в адрес железнодорожной администрации (железной дороги) отправления и начальника станции погрузки.

2.6.2.1. Заявка на перевозку негабаритных грузов на платформах и в полувагонах негабаритности нижней 1-3-й, боковой 1-4-й, верхней 1-3-й степеней представляется в адрес железнодорожной администрации (железной дороги) отправления и начальника станции погрузки.

2.6.2.2. При перевозках грузов со станций железных дорог Грузии, Украины, Латвийской и Литовской железных дорог заявка на подачу транспортеров, предусмотренная пунктом 2.6.1, и заявки на перевозку грузов, перечисленных в пунктах 2.6.2 и 2.6.2.1, представляются грузоотправителями в адрес администраций соответственно железных дорог Грузии, Украины, Латвийской или Литовской железных дорог, которые при необходимости направляют заявки в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок).

2.6.3. В тех случаях, когда у железнодорожной администрации государства отправления груза отсутствуют транспортеры, указанные в заявке, полученной от грузоотправителя (экспедитора), эта администрация направляет в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) запрос на подсылку необходимых транспортеров.

2.6.3.1. Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) определяет железнодорожные администрации, имеющие транспортеры соответствующего типа и согласовывает с причастными железнодорожными администрациями возможность выделения, условия использования и порядок подсылки исправных транспортеров с указанием маршрута перемещения.

2.6.4. Подсылка исправных порожних транспортеров в другие железнодорожные администрации для выполнения перевозок грузов и возврат порожних транспортеров после выполнения перевозок осуществляется в соответствии с "Правилами эксплуатации и технического обслуживания транспортеров", утвержденными Советом по железнодорожному транспорту 05.06.98 (Приложение 7 к "Правилам эксплуатации, пономерного учета и расчетов за пользование грузовыми вагонами собственности других государств").

Порядок подсылки транспортеров в порожнем состоянии с железнодорожной администрации-собственницы в другие железнодорожные администрации и их возврата регламентируется Приложением 6 к Соглашению об особенностях применения отдельных норм СМГС, утвержденным Совещанием уполномоченных представителей железнодорожных администраций государств-участников Содружества, Латвийской Республики, Литовской Республики, Эстонской Республики 24.03.2004.

2.7. Разрешение на погрузку

2.7.1. Разрешение на погрузку негабаритных и тяжеловесных грузов на конкретные станции назначения (при наличии согласованных чертежей и подтверждений грузополучателей о готовности принять и обеспечить выгрузку прибывающих на транспортерах грузов весом более 60 т) при перевозке в межгосударственном сообщении дается:

2.7.1.1. Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) - в адрес железнодорожной администрации (железной дороги) и станции погрузки:

  • для всех грузов (габаритных и негабаритных) на транспортерах, имеющих 12 и более осей (в том числе на транспортерах сцепного типа г/п 120 т с двумя промежуточными платформами);
  • для грузов, имеющих негабаритность нижнюю 4-6-й, боковую 5-6-й степеней и сверхнегабаритных на платформах, в полувагонах, на 4-8-осных транспортерах, а также на транспортерах сцепного типа грузоподъемностью 120 т с одной промежуточной платформой.

2.7.1.2. Железнодорожной администрацией (железной дорогой) - в адрес начальника станции погрузки - для грузов, имеющих негабаритность нижнюю 1-3-й, боковую 1-4-й, верхнюю 1-3-й степеней, перевозимых на платформах и в полувагонах, а также негабаритных грузов указанных степеней и габаритных на 4-8-осных транспортерах и на транспортерах сцепного типа грузоподъемностью 120 т с одной промежуточной платформой.

При этом, кроме ограничений, предусмотренных Приложением 21 настоящей Инструкции, необходимо учитывать также следующее:

  • разрешение на погрузку грузов, перевозимых на транспортерах, дается только при наличии исправных транспортеров соответствующего типа и грузоподъемности;
  • разрешение на погрузку грузов, имеющих негабаритность нижнюю 3-й степени, назначением на Октябрьскую, Московскую, Юго-Западную железные дороги или следованием транзитом через них, грузов, имеющих негабаритность нижнюю 2-3-й, боковую 1-4-й, верхнюю 1-3-й степеней назначением на Северо-Кавказскую железную дорогу и всех указанных выше негабаритных грузов, а также габаритных на транспортерах на Грузинскую железную дорогу или транзитом через нее, дается только после согласования с Отделами специальных перевозок (ДВ) этих дорог.

2.7.1.3. Разрешение на погрузку негабаритных и тяжеловесных грузов при перевозке между граничащими железнодорожными администрациями (соседские перевозки) может даваться железнодорожными администрациями самостоятельно по взаимной договоренности между ними независимо от степени негабаритности грузов, грузоподъемности и количества осей транспортеров.

2.7.1.4. При приеме к перевозке грузов на транспортерах на экспорт через порты с перевалкой на морской или речной транспорт начальник станции должен руководствоваться разрешением на погрузку, полученным от Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) или своей железнодорожной администрации, и согласованной заявкой на перевозку грузов на экспорт, направляемой в адрес станции железнодорожной администрацией.

2.8. Обязанности грузоотправителя, предъявляющего к погрузке негабаритный (тяжеловесный) груз. Разовые перевозки. Порядок переадресовки негабаритных (тяжеловесных) грузов

2.8.1. Грузоотправитель, предъявляющий к погрузке негабаритный (тяжеловесный) груз, обязан:

2.8.1.1. Подготовить груз к перевозке в соответствии с требованиями Главы 1 Правил размещения и крепления грузов в вагонах и контейнерах (Приложение 14 к СМГС) и настоящей Инструкции.

2.8.1.2. После окончания погрузки и крепления негабаритного (тяжеловесного) груза в соответствии с согласованным чертежом нанести на полу вагона (транспортера) и груза яркой несмываемой краской контрольные полосы, а также надписи на грузе с двух сторон о его негабаритности (индекс негабаритности груза с учетом расчетной) и условия пропуска груза по станциям, имеющим сортировочные горки, если это указано на согласованном чертеже.

2.8.1.3. Изготовить (при необходимости) контрольную раму и установить ее на вагоне в соответствии с рекомендациями, изложенными в Приложении 3.

2.8.1.4. Своевременно уведомить начальника станции о готовности погруженного на вагон (транспортер) груза к комиссионной проверке.

2.8.1.5. При необходимости возврата после выгрузки многооборотных средств крепления (МСК) приложить к накладной копию согласованной схемы размещения и крепления на транспортере (вагоне).

2.8.2. Грузоотправитель, предъявляющий к разовой перевозке негабаритный (тяжеловесный) груз, может при согласии железнодорожной администрации (железной дороги) использовать чертеж размещения и крепления груза, по которому этот груз был перевезен ранее. При этом, в заявке на перевозку, направляемую в соответствии с п.п.2.6.1-2.6.2 настоящей Главы, должен быть указан номер чертежа, кем и когда он был согласован, а в необходимых случаях (п.2.5.1) также номер документа об окончательном согласовании чертежа Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок).

2.8.2.1. На станцию погрузки и в адрес железнодорожной администрации (железной дороги) представляются чертеж и расчеты, утвержденные новым грузоотправителем, и со штампом о согласовании его железнодорожной администрацией (железной дорогой) первоначального отправления.

2.8.2.2. Начальник станции погрузки о получении от грузоотправителя чертежа размещения и крепления негабаритного (тяжеловесного) груза, согласованного ранее для перевозки грузов с других станций, уведомляет телеграммой или по факсу железнодорожную администрацию (железную дорогу), а в необходимых случаях (для грузов согласно п.2.5.1) и Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок).

Перевозка разрешается на конкретную станцию назначения порядком, предусмотренным п.2.7 настоящей Главы.

2.8.3. Переадресовка грузов, перевозимых на транспортерах, а также негабаритных на платформах и в полувагонах, негабаритности нижней 3-6-й, боковой 4-6-й степеней, следующих в межгосударственном сообщении, производится с разрешения Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок).

2.8.3.1. Переадресовка следующих в межгосударственном сообщении негабаритных грузов на платформах и в полувагонах, кроме указанных в п.2.8.3, производится железнодорожной администрацией (железной дорогой) с учетом выполнения требований, изложенных в п.2.7.1.2 настоящей Инструкции.

2.9. Порядок проверки размещения и крепления негабаритных и тяжеловесных грузов

2.9.1. Для проверки соответствия фактического размещения и крепления негабаритных (тяжеловесных) грузов согласованным чертежам (кроме грузов, погруженных на сочлененные транспортеры) при перевозке грузов в межгосударственном сообщении создается комиссия в составе:

2.9.1.1. На станциях внеклассных, 1 и 11 классов - начальника станции или его заместителя (председатель) и представителей пункта технического обслуживания вагонов и дистанции пути.

2.9.1.2. На всех остальных станциях: старшего коммерческого ревизора или назначаемого приказом начальника дороги (отделения дороги) коммерческого ревизора либо другого компетентного должностного лица (председатель), начальника станции и представителей пункта технического обслуживания вагонов и дистанции пути.

2.9.1.3. При систематической погрузке негабаритных и тяжеловесных грузов на станции III класса председателем комиссии по проверке правильности их погрузки приказом начальника дороги (отделения дороги) может быть назначен начальник станции.

2.9.1.4. Проверка размещения и крепления грузов на транспортерах сочлененного типа производится:

  • на транспортерах, постоянно обслуживаемых бригадами специалистов-вагонников, - комиссией под председательством начальника транспортера с участием начальника станции и представителей пункта технического обслуживания вагонов и дистанции пути;
  • на транспортерах, не обслуживаемых постоянно бригадами, - комиссией, назначаемой приказом начальника дороги (отделения дороги) из работников служб перевозок (движения), грузовой и коммерческой работы, вагонного хозяйства, пути, а в необходимых случаях и других причастных служб и подразделений.

2.9.1.5. При комиссионной проверке размещения и крепления погруженных на транспортеры, имеющие не более 8-ми осей, габаритных грузов, участие в комиссии представителя дистанции пути, как правило, не требуется.

2.9.1.6. Конкретный состав комиссии для проверки размещения и крепления негабаритных (тяжеловесных) грузов (п.п.2.9.1.1-2.9.1.5) может устанавливать железнодорожная администрация самостоятельно.

2.9.2. При комиссионной проверке размещения и крепления негабаритного (тяжеловесного) груза определяются:

  • техническое состояние подвижного состава;
  • фактическая высота погрузочной площадки транспортера (пола вагона) в груженом состоянии;
  • соответствие размещения и крепления груза, а также положения центра тяжести груза согласованному чертежу;
  • фактические координаты (высота от уровня головок рельсов, ширина от оси пути) критических точек*, определяющих негабаритность груза в каждой зоне, а для грузов, имеющих расчетную негабаритность (сверхнегабаритность) также расстояния точек от направляющих сечений вагона (, );
    ________________
    * Замеры координат точек, определяющих негабаритность груза, проводятся с точностью до 10 мм.
  • наличие контрольных полос и надписей на грузе о его негабаритности (индекс негабаритности с учетом расчетной), а также о запрещении роспуска с горок или пропуска через горки (если такие условия в согласованной документации предусмотрены);
  • правильность изготовления и установки на вагоне грузоотправителем контрольной рамы.

Данные комиссионной проверки заносятся в Акт проверки размещения и крепления негабаритного (тяжеловесного) груза (Приложение 10), составляемый в двух экземплярах, один из которых прикладывается к накладной, а второй хранится в делах станции в течение 6 месяцев.

Станция отправления должна сделать в накладной СМГС в графе "Наименование груза" отметку "Негабаритный груз" и указать индекс негабаритности.

2.9.3. Данные пунктов 1-6, 8-27, 29 и 30 Акта с обязательным указанием расстояний , (графы 20 и 21) для точек груза, имеющих расчетную негабаритность, сообщаются телеграммой или по факсу за подписью председателя комиссии по форме (Приложение 11) в нижеследующие адреса:

2.9.3.1. В адрес Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок), железнодорожной администрации и железной дороги для грузов, имеющих негабаритность нижнюю 4-6-й, боковую 5-6-й степеней и сверхнегабаритных, а также грузов меньших степеней негабаритности и габаритных на транспортерах, имеющих 16 и более осей, включая транспортеры сцепного типа грузоподъемностью 120 т (типы 3960, 3961) с двумя промежуточными платформами (тип 3981).

2.9.3.2. В адрес железнодорожной администрации и железной дороги - для негабаритных грузов на платформах, в полувагонах, на 4-8-осных транспортерах и транспортерах сцепного типа грузоподъемностью 120 т с одной промежуточной платформой, негабаритности нижней 3-й, боковой 4-й, верхней 3-й степеней, а также грузов меньших степеней негабаритности и габаритных на транспортерах, имеющих 12 осей (кроме транспортеров сцепного типа грузоподъемностью 120 т с одной промежуточной платформой).

2.9.3.3. О погрузке транспортеров, не указанных в п.п.2.9.3.1, 2.9.3.2, при перевозке грузов в межгосударственном сообщении начальник станции информирует (после комиссионной проверки) Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) и железнодорожную администрацию (железную дорогу) телеграммой или факсом по форме (Приложение 12).

2.10. Разрешение на отправление и пропуск грузов

2.10.1. Разрешения (телеграммы) на отправление и пропуск по конкретным маршрутам негабаритных (тяжеловесных) грузов при перевозке в межгосударственном сообщении даются:

2.10.1.1. Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) - для грузов, указанных в п.2.9.3.1.

Примерный образец формы телеграммы-разрешения приведен в Приложении 13.

2.10.1.2. Железнодорожной администрацией или железной дорогой - для грузов, указанных в п.2.9.3.2. Примерный образец формы телеграммы-разрешения приведен в Приложении 14.

2.10.1.3. Телеграммы-разрешения на отправление и пропуск негабаритных (тяжеловесных) грузов, перечисленных в п.2.9.3.2, которые дает Департамент управления перевозками ОАО "РЖД", адресуются начальнику станции отправления, железнодорожным администрациям и железным дорогам (службам перевозок и отделам спецперевозок, а при необходимости, и службам пути) по маршруту следования грузов.

2.10.1.4. Телеграммы-разрешения на отправление и пропуск негабаритных (тяжеловесных) грузов, перечисленных в п.2.9.3.2, которые дает железнодорожная администрация или железная дорога, адресуются начальнику станции отправления, железнодорожным администрациям и железным дорогам (службам перевозок, отделам специальных перевозок) по маршруту следования грузов, а при необходимости также подразделениям своей дороги.

При даче разрешений на отправление и пропуск негабаритных грузов верхней 3-й степени в пункте 7 телеграммы-разрешения (Приложение 14 к настоящей Инструкции) указываются только межгосударственные пункты передачи.

2.10.1.5. Разрешения (телеграммы) на отправление и пропуск по конкретным маршрутам негабаритных (тяжеловесных) грузов при перевозке между граничащими железнодорожными администрациями (соседские перевозки) могут даваться железнодорожными администрациями самостоятельно по взаимной договоренности между ними независимо от степени негабаритности груза, грузоподъемности и количества осей транспортёра.

2.10.2. Порядок и условия пропуска негабаритных (тяжеловесных) грузов в пределах железных дорог одного государства, в том числе транзитных, следующих в межгосударственном сообщении, устанавливается железнодорожной администрацией (железной дорогой) и регламентируется специальным приказом.

2.10.3. Окончательное оформление перевозочных документов на отправление негабаритных (тяжеловесных) грузов, перечисленных в п.2.9.3.1, производится только после получения телеграмм-разрешений Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) и железнодорожной администрации (железной дороги), а грузов, перечисленных в п.2.9.3.2 - телеграммы-разрешения железнодорожной администрации (железной дороги), копии которых прикладываются к накладной.

2.10.4. Отправление негабаритных грузов на платформах, в полувагонах, на 4-8-осных транспортерах негабаритности нижней 1-2-й, боковой 1-3-й, верхней 1-2-й степеней и габаритных на 4-8-осных транспортерах, а также негабаритных грузов указанных выше степеней и габаритных на транспортерах сцепного типа грузоподъемностью 120 т (тип 3960 и 3961), в том числе с одной промежуточной платформой (тип 3980 или 3981), производит начальник станции после комиссионной проверки соответствия размещения и крепления грузов согласованным чертежам и составления Актов в двух экземплярах на каждую отправку в соответствии с пунктом 2.9.2 настоящей Инструкции.

Если негабаритные грузы указанных степеней имеют расчетную негабаритность и следуют на Восточно-Сибирскую, Дальневосточную железные дороги, а также железные дороги Эстонской Республики, у которых на маршрутах пропуска негабаритных грузов имеются кривые радиусом менее 350 м, то начальник станции обязан дать телеграмму на эти дороги об отправлении таких грузов (форма телеграммы приведена в Приложении 17).

Указанные в телеграмме данные о подвижном составе и грузе используются дорогами для определения условий пропуска грузов по участкам с кривыми малых радиусов (менее 350 м).

Условия пропуска грузов, имеющих расчетную негабаритность, по участкам с кривыми радиусов менее 350 м, устанавливаются каждой железной дорогой в соответствии с Приложениями 4-6 настоящей Инструкции и указываются в телеграммах на пропуск, направляемых линейным подразделениям.

2.10.5. В пути следования на пунктах коммерческого осмотра (ПКО) и на межгосударственных пунктах передачи производится комиссионная проверка размещения и крепления негабаритных грузов, а также габаритных на транспортерах комиссией с участием работников ПКО и пунктов технического обслуживания вагонов (ПТО).

Конкретный состав комиссии на межгосударственных пунктах передачи устанавливается железнодорожными администрациями с учетом двусторонних пограничных железнодорожных соглашений.

В указанных пунктах проверяется отсутствие или наличие сдвига груза (по взаимному расположению контрольных полос на грузе и подвижном составе), состояние крепления, наличие надписей на грузе о его негабаритности и техническое состояние подвижного состава.

При исправности крепления и отсутствии сдвига груза делается отметка в Акте, после чего груз отправляется по маршруту следования

Если коммерческий осмотр транзитных поездов на ПКО выполняется без вскрытия пакетов с перевозочными документами, то отметки о комиссионном осмотре негабаритных и тяжеловесных грузов делаются в "Книге регистрации коммерческих неисправностей в пунктах коммерческого осмотра составов".

При обнаружении сдвига груза или расстройства крепления, создающих угрозу безопасности движения, вагон (транспортер) с негабаритным или тяжеловесным грузом отцепляется от поезда для дальнейшей проверки комиссией в составе, предусмотренном п.2.9.1 настоящей Инструкции.

О задержанном негабаритном грузе или габаритном на транспортере начальник станции дает телеграмму в адрес станции погрузки, железнодорожных администраций (железных дорог) своей и отправления, Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок - ЦДВ ОАО "РЖД") с указанием причины задержки, величины сдвига груза, данных о деформированных реквизитах крепления, наименования станции, на которой последний раз производилась проверка груза, а также о принимаемых мерах по устранению неисправностей.

После устранения неисправностей производится повторная комиссионная проверка размещения и крепления груза с отметкой в Акте о выполненной работе и фактических реквизитах крепления и отправление его порядком, предусмотренным п.п.2.9.1-2.9.3.2, 2.10.1,2.10.4 настоящей Главы.

Глава 3. Пропуск негабаритных и тяжеловесных грузов по перегонам и станциям

3.1. Негабаритные грузы с нижней негабаритностью 1-2-й, боковой 1-3-й, верхней 1-2-й степеней на платформах, в полувагонах, на 4-8-осных транспортерах пропускаются в соответствии с действующим порядком направления вагонопотоков и планом формирования поездов.

Грузы с негабаритностью верхней 3-й степени пропускаются также, как правило, в соответствии с действующим планом направления вагонопотоков, за исключением тех участков, где пропуск таких грузов запрещен в связи с наличием негабаритных сооружений и устройств. Перечень таких участков на железных дорогах государств-участников СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики приводится в приложении 21 к настоящей Инструкции и при изменении габаритных характеристик сооружений и устройств должен корректироваться отдельными указаниями.

3.2. Грузы с негабаритностью нижней 3-6-й, боковой 4-6-й степеней и сверхнегабаритные, а также тяжеловесные на транспортерах, имеющих 12 и более осей, при пропуске которых требуется принятие особых мер безопасности движения (значительное сокращение скорости, закрытие встречного движения по соседнему пути и т.п.), пропускаются преимущественно по однопутным линиям, или по двухпутным с меньшей интенсивностью движения. Такие грузы следуют по маршрутам, указанным в телеграммах на пропуск, и изменять пункты перехода с дороги на дорогу (межгосударственные пункты передачи) запрещается.

3.3. Поезда с негабаритными грузами должны пропускаться в пределах станций только по специально выделенным и указанным в техническо-распорядительных актах (ТРА) путям, которые должны иметь расстояние между осями соседних путей не менее 4800 мм. При этом около этих путей, как правило, не должно быть высоких платформ и все сооружения и устройства должны соответствовать габариту приближения строений С, учтенному при определении размеров максимальных степеней негабаритности (рис.3). При этом, учитывается также, что габарит С в кривых уширен в зависимости от радиуса кривой с учетом геометрических выносов расчетного вагона.

В отдельных случаях, при занятости путей, выделенных для пропуска поездов с негабаритными грузами подвижным составом, или при отсутствии на станции приемо-отправочных путей с расстоянием между осями путей 4800 мм и более, в порядке исключения разрешается пропускать негабаритные грузы и по другим путям, имеющим расстояние между осями смежных путей на прямом участке не менее 4500 мм (в кривых - плюс соответствующее уширение), при условии, что все сооружения и устройства, расположенные около этих путей, обеспечивают пропуск груза данной степени негабаритности. При этом при пропуске грузов боковой и нижней негабаритности 4-6-й степеней на смежных путях не должно быть вагонов с негабаритными грузами.

Во всех случаях при расстоянии между осями приемо-отправочных путей (в том числе главных) на станциях менее нормы, установленной Правилами технической эксплуатации железных дорог (железной дороги), а также при специализации двух смежных путей для пропуска негабаритных грузов, порядок пропуска поездов с негабаритными грузами по станциям с принятием особых мер предосторожности (освобождение от подвижного состава соседних путей, оповещение станционных работников и пассажиров и т.п.) устанавливается приказом начальника отделения дороги и указывается в техническо-распорядительном акте станции (ТРА).

3.4. Перед пропуском по станциям поездов с грузами боковой и нижней негабаритности 4-6-й степеней находящийся на соседних путях подвижной состав должен быть отведен от предельных столбиков на расстояние не менее 10 м.

3.5. При пропуске по станциям поездов с грузами боковой и нижней негабаритности 4-6-й степеней, а также сверхнегабаритных в этих зонах должны соблюдаться установленные приказом начальника отделения дороги необходимые меры по обеспечению безопасности людей, работающих на станционных путях.

3.6. О наличии на станции вагонов с негабаритными и тяжеловесными (на транспортерах) грузами, подлежащих отправлению, дежурный по станции (маневровый диспетчер) докладывает поездному диспетчеру, сообщая номера вагонов, индексы негабаритности грузов, сведения о количестве осей, грузоподъемности и осевой нагрузке транспортеров, наличии разрешений на их следование, а также особых условий пропуска, если они имеются.

Поездной диспетчер определяет, в состав какого поезда должны быть включены вагоны (транспортеры) с негабаритными (тяжеловесными) грузами и по согласованию с диспетчером соседнего отделения намечает время отправления поезда со станции.

3.6.1. Согласование времени подвода поездов с негабаритными и тяжеловесными грузами, следующими на особых условиях (с контрольной рамой, с сопровождением грузов работниками линейных подразделений по мостам, электрифицированным участкам и т.д.) на пункты передачи с отделения (дороги) на отделение (дорогу) осуществляется посредством обмена регистрируемыми диспетчерскими приказами.

3.7. В натурном листе работником станции проставляется индекс негабаритности поезда в соответствии с п.1.10 настоящей Инструкции.

3.8. Если негабаритный (тяжеловесный) груз должен сопровождаться работником дистанции пути, сигнализации и связи или электроснабжения, то поездной диспетчер обязан заблаговременно уведомить об этом руководство соответствующих подразделений.

Порядок и сроки уведомления руководителей подразделений о необходимости выделения сопровождающего устанавливаются приказом начальника отделения дороги исходя из местных условий.

3.9. Перед отправлением поезда с негабаритным (тяжеловесным) грузом, поездной диспетчер обязан:

  • проверить готовность станций участка к пропуску такого поезда (при наличии в поезде грузов, следующих по телеграммам);
  • регистрируемым приказом оповестить дежурных по станциям о планируемом отправлении на участок поезда с негабаритным грузом (грузами) с указанием индекса его негабаритности, а при наличии в составе поезда груженых транспортеров - их грузоподъемности и нагрузки от оси на рельсы, а также условий пропуска поезда по участку;
  • заблаговременно (в соответствии с установленным на отделении (дороге) или в диспетчерском центре порядком) оповестить регистрируемым приказом руководство дистанций пути, а при необходимости и дистанций электроснабжения, о планируемом отправлении поезда с грузами боковой и нижней негабаритности 6-й степени и сверхнегабаритными.

3.10. При следовании поездов с негабаритными (тяжеловесными) грузами поездной диспетчер обязан:

  • своевременно принимать необходимые меры, обеспечивающие беспрепятственное и безопасное их следование;
  • давать дежурным по станции соответствующие указания по обеспечению безопасности в случаях необходимости обгона или пропуска встречных поездов (на однопутных участках);
  • отмечать на графике исполненного движения поезда с негабаритными грузами номерами, дополненными соответствующими индексами негабаритности, и следить за тем, чтобы установленная индексация соблюдалась дежурными по станциям при передаче уведомлений об отправлении, прибытии и проследовании таких поездов.

3.11. Порядок и конкретные сроки уведомления поездным диспетчером или дежурным по отделению работников соседнего отделения (дороги) о времени поступления на пункт передачи поездов с негабаритными или тяжеловесными грузами, следующими на особых условиях, а при необходимости и других грузов, указанных в пункте 3.2, устанавливаются приказом начальника отделения дороги или предприятия с соответствующими полномочиями с учетом согласования с соседними отделениями (дорогами) или соответствующими предприятиями.

3.12. Условия пропуска поездов с негабаритными и (или) тяжеловесными грузами по конкретным участкам определяются в соответствии с требованиями настоящей Инструкции и устанавливаются приказом руководителя железнодорожной администрации (начальника железной дороги) об организации перевозок и порядке пропуска негабаритных и тяжеловесных грузов, для подготовки которого привлекаются квалифицированные специалисты габарито-обследовательских станций.

При определении условий пропуска и установлении скоростей движения транспортеров эксплуатируемых типов с осевой нагрузкой до 23,5 т по железнодорожным путям колеи 1520 мм рекомендуется руководствоваться Указанием МПС от 05.08.83 N Г-25090 "О допускаемых скоростях движения транспортеров по железнодорожным путям колеи 1520 мм", Техническими условиями эксплуатации транспортеров сочлененного типа грузоподъемностью 500 т (ТСЧ-500К), грузоподъемностью 400 т (ТУЭ - ТСЧ - 400-80), грузоподъемностью 300 г (ТУЭ - ТСЧ - 300М) и Временными техническими условиями пропуска транспортеров сцепного типа г/п 240 т (Модель 14-6049), а по сооружениям (мостам) - "Руководством по пропуску подвижного состава по железнодорожным мостам" 1993 года (утв. 1991 годом)

При нагрузках от оси на рельсы более 23,5 т для груженых транспортеров допускаемые скорости движения устанавливаются железнодорожными администрациями (железными дорогами) в каждом отдельном случае, в зависимости от величины нагрузки от оси на рельсы и погонной нагрузки, а также фактического состояния пути и сооружений.

Методика определения возможности и условий пропуска негабаритных грузов через сооружения и мимо устройств и во встречном движении на двухпутных линиях приведена в Приложениях 4-6 к настоящей Инструкции.

Основные положения приказа начальника дороги о порядке пропуска негабаритных и тяжеловесных грузов и перечень вопросов, которые необходимо отразить в соответствующих приказах начальников отделений дороги приведены в Приложении 20 к настоящей Инструкции.

Соответствующие выписки из приказов начальника дороги и начальников отделений дороги должны быть на каждом диспетчерском круге, на станциях формирования поездов и на станциях выдачи предупреждений.

Необходимость и порядок издания приказов начальников отделений дорог по условиям пропуска негабаритных (тяжеловесных) грузов (п.п.3.3, 3.5, 3.8, 3.11) устанавливается железнодорожной администрацией (железной дорогой).

При следовании негабаритного или тяжеловесного груза, для которого телеграммой железнодорожной администрации (железной дороги) даны дополнительные условия пропуска (кроме установленных приказами начальника дороги и начальников отделений дороги), причастные работники отделений дороги и линейных подразделений (станций, дистанций пути, электроснабжения и др.) руководствуются также этой телеграммой.

В отдельных случаях дополнительные особые условия пропуска негабаритных и тяжеловесных грузов по конкретным участкам (перегонам) могут устанавливаться начальником дистанции пути (электроснабжения, сигнализации и связи) с подачей заявок на выдачу предупреждений установленным порядком.

3.13. Машинисту поезда, в котором имеется негабаритный или тяжеловесный груз, при пропуске которого необходимо соблюдать особые условия, должно выдаваться письменное предупреждение, в котором в соответствии с условиями пропуска указываются километры пути и искусственные сооружения, по которым поезд должен проследовать с ограничением скорости или остановкой, перегоны, на которых требуется снижение скорости при встрече с поездами, следующими по соседнему пути, и другие условия следования поезда, предусмотренные в приказе начальника дороги (отделения дороги), телеграммах Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок), железнодорожной администрации (железной дороги) или в дополнительной заявке начальника дистанции пути.

3.14. Груз, следующий с контрольной рамой (см. п.1.9), должен сопровождаться опытным работником дистанции пути по квалификации не ниже дорожного (мостового) мастера. При необходимости, для сопровождения привлекаются работники и других подразделений отделения дороги (дистанций сигнализации и связи, электроснабжения и др.).

Сопровождающий должен знать местонахождение и особенности сооружений, при проследовании которых необходимо проявлять особую бдительность, наблюдая за прохождением контрольной рамы и груза.

Условия пересечения границы государства работниками сопровождения определяются двусторонними пограничными железнодорожными соглашениями.

3.15. Контрольная рама должна иметь два контура - основной и дополнительный (см. Приложение 3).

Если в пути следования возникнет необходимость в изменении установленных контуров или устройства новой контрольной рамы, то эти работы должны выполнить работники дистанции пути. Стоимость работ указывается в грузовых документах для взыскания с получателя или экспедитора (плательщика) на станции назначения при выдаче груза.

3.16. Работник, сопровождающий груз с контрольной рамой, должен находиться в задней кабине или в кабине задней секции локомотива и вести наблюдение за прохождением на прямых участках основного контура контрольной рамы, в кривых - дополнительного (см. Приложение 3). При соприкасании контрольной рамы (на прямых - основного, а в кривых - дополнительного контура) с частями сооружений и устройств сопровождающий должен подавать машинисту тифоном звуковой сигнал об остановке поезда. Решение о дальнейшем следовании и скорости продвижения груза в опасном месте принимает сопровождающий, давая соответствующие указания машинисту локомотива, а при необходимости после остановки выходит из локомотива и ведет визуальное наблюдение за прохождением груза с минимальной скоростью мимо препятствия.

3.17. Локомотивная бригада поезда, в котором находится груз с контрольной рамой, помимо условий следования, указанных в предупреждении, должна строго выполнять указания сопровождающего о порядке следования поезда в пределах искусственных сооружений.

В ночное время контрольная рама должна освещаться прожектором локомотива.

3.18. Поезда, в составе которых следуют негабаритные грузы или груженые габаритными грузами транспортеры с ограничением скорости, пропускаются по диспетчерскому расписанию.

Глава 4. Производство маневровой работы с транспортерами и вагонами, загруженными негабаритными грузами и порядок постановки их в поезда

4.1. Запрещается производить маневры толчками и распускать с горки платформы и полувагоны, загруженные грузами боковой и нижней негабаритности 4-й, 5-й и 6-й степеней, верхней 3-й степени и сверхнегабаритными, а также груженые транспортеры.

4.2. Запрещается пропускать через горки груженые и порожние транспортеры, имеющие 12 и более осей, и груженые транспортеры сцепного типа грузоподъемностью 120 т (типы 3960 и 3961) при наличии в сцепе одной или двух промежуточных платформ.

4.3. Маневры с вагонами (транспортерами), загруженными грузами боковой и нижней негабаритности 4-й, 5-й и 6-й степеней и сверхнегабаритными в указанных зонах, производятся со скоростью не более 15 км/час.

4.4. Запрещается ставить вагоны с негабаритными грузами боковой и нижней негабаритности (кроме грузов негабаритности 1-3-й степеней) в длинносоставные поезда.

4.5. Вагон с контрольной рамой отделяется от локомотива одной порожней платформой для улучшения видимости контрольной рамы.

Вагоны с негабаритными грузами боковой и нижней негабаритности 6-й степени и сверхнегабаритными ставятся в состав поезда не ближе 20 вагонов от вагона с контрольной рамой.

При перевозке негабаритного груза боковой или нижней негабаритности 6-й степени и сверхнегабаритного в специальном поезде с отдельным локомотивом вагон с таким грузом должен находиться не ближе пяти вагонов от вагона с контрольной рамой.

От хвоста поезда вагон с указанным грузом должен иметь прикрытие не менее одного вагона с габаритным грузом или порожнего.

Определение термина "Специальный поезд с отдельным локомотивом" изложено в Приложении 23 к настоящей Инструкции.

4.6. Вагоны с грузами боковой и нижней негабаритности 4-5-й степеней должны иметь прикрытие с головы и хвоста поезда не менее одного вагона с габаритным грузом или порожнего.

4.7. При перевозке в поездах грузов боковой и нижней негабаритности 6-й степени и сверхнегабаритных с контрольной рамой в числе вагонов прикрытия груза от контрольной рамы допускается использовать вагоны, загруженные негабаритными грузами негабаритности нижней 1-2-й, боковой 1-3-й, верхней 1-2-й степеней.

4.8. В составы поездов разрешается включать груженые транспортеры грузоподъемностью до 240 тонн (включительно).

Порядок следования груженых транспортеров большей грузоподъемности устанавливается техническими условиями эксплуатации этих транспортеров или отдельными указаниями.

4.9. При постановке в поезд груженых транспортеров с числом осей 12 и более (кроме транспортеров сцепного типа грузоподъемностью 120 т с одной или двумя промежуточными платформами) рядом с ними с каждой стороны необходимо ставить не менее двух вагонов прикрытия из числа 4-осных вагонов с грузом не более 40 т или порожних любого типа.

При следовании в одном поезде двух и более таких транспортеров между ними ставится не менее трех вагонов прикрытия, указанных выше.

4.10. Груженые 8-осные транспортеры разрешается ставить в состав поезда без прикрытия, кроме участков железных дорог, на которых по состоянию искусственных сооружений запрещено или ограничено обращение 8-осных вагонов.

4.11. Порожние транспортеры, а также груженые 4-осные и сцепного типа г/п 120 т (типы 3960 и 3961), ставятся в составы поездов без прикрытия.

4.12. Запрещается ставить груженые и порожние транспортеры, имеющие 8 и более осей, в поезда, которые следуют с подталкиванием.

4.13. Порожние транспортеры, имеющие 8 и более осей, а также порожние и груженые транспортеры сцепного типа грузоподъемностью 120 т (типы 3960 и 3961) и грузоподъемностью 240 т (тип 3974), при следовании их в поездах весом более 3 тыс. тонн разрешается ставить только в последнюю четверть состава поезда.

При меньшем весе поезда указанные транспортеры можно ставить в любую часть состава поезда.

Глава 5. Порядок использования железнодорожных транспортеров при перевозке негабаритных и тяжеловесных грузов

5.1. Железнодорожные транспортеры являются специальным подвижным составом и предоставляются для перевозки грузов только по распоряжению железнодорожной администрации или Департамента управления перевозками ОАО "РЖД" (при межгосударственных перевозках в случаях, предусмотренных настоящей Инструкцией п.2.6.3.1).

5.2. Транспортеры применяются, как правило, для перевозки грузов в случаях:

  • когда масса или длина грузов (в том числе и в сочетании) или нагрузка от них на раму (пол) вагона превышают значения, допускаемые Правилами для платформ и полувагонов;
  • для уменьшения негабаритности грузов, которые не могут быть демонтированы на меньшие транспортабельные блоки.

5.3. Транспортеры предоставляются под погрузку по заявкам грузоотправителей только при наличии согласованных установленным порядком чертежей размещения и крепления грузов (см. Главу 2).

5.4. Расчеты за пользование транспортерами других железнодорожных администраций осуществляются в соответствии с разделом 4 "Правил эксплуатации, пономерного учета и расчетов за пользование грузовыми вагонами собственности других государств" порядком, установленным Советом по железнодорожному транспорту государств-участников Содружества на 44 заседании (Протокол от 11-13 октября 2006 года п.6).

5.5. Подсылка транспортера с обслуживающей бригадой осуществляется после подтверждения железнодорожной администрации или предприятия, к которому приписаны такие транспортеры, о заключении грузоотправителем (экспедитором) договора с предприятием на техническое обслуживание транспортера бригадой с вагоном сопровождения.

5.6. Использование транспортеров, находящихся в собственности грузоотправителя или взятых в аренду у другого собственника для выполнения межгосударственных перевозок, осуществляется в соответствии с действующими Правилами эксплуатации и пономерного учета собственных грузовых вагонов.

5.7. Оборудование транспортеров, при необходимости, съемными крепежными приспособлениями (рамами, балками и др.), в том числе с их повторным использованием, для выполнения перевозок конкретных грузов производится грузоотправителями (грузополучателями) по чертежам, согласованным установленным порядком.

5.7.1. Порядок возврата на транспортерах многооборотных средств крепления (МСК) изложен в Приложении 22 к настоящей Инструкции.

5.8. Запрещается приваривать грузы и детали крепления к транспортерам, сверлить или прожигать отверстия в рамах (балках) транспортеров, а также снимать или повреждать инвентарное оборудование, являющееся принадлежностью транспортеров (турникеты, шпильки на турникетах сцепных транспортеров, поперечные балки на колодцевых транспортерах и т.д.).

В целях сохранности транспортеров и имеющегося на них инвентарного оборудования работники линейных подразделений вагонного хозяйства и станций должны неукоснительно соблюдать требования, предусмотренные действующими приказами, указаниями и распоряжениями, направленные на обеспечение мер, исключающих повреждения транспортеров при погрузке-выгрузке, а также должны производить соответствующий инструктаж грузоотправителей и грузополучателей.

5.8.1. При подаче транспортеров под погрузку или выгрузку и приеме их в порожнем состоянии после выгрузки проверка технического состояния транспортеров и имеющегося на них оборудования должна производиться комиссией из работников станции и пункта технического обслуживания вагонов с оформлением Актов общей формы, копии которых прикладываются к накладной (пересылочной накладной) при отправлении транспортеров.

Порядок проверки наличия и технического состояния инвентарного оборудования транспортеров сцепного и колодцевого типов и документального оформления результатов проверки для обеспечения сохранности оборудования в процессе перевозки и при выгрузке изложен в Приложении 24 к настоящей Инструкции.

5.8.2. Погрузка и выгрузка транспортеров сочлененного типа г/п 240-500 т, которые постоянно сопровождаются бригадами обслуживания, производится под непосредственным руководством и с участием этих бригад, являющихся ответственными за правильность выполнения погрузочно-выгрузочных операций и сохранность оборудования.

5.9. Порядок зачисления порожних транспортеров в резерв и запас и изъятия их из резерва и запаса устанавливается железнодорожной администрацией государства-собственника транспортеров.

5.10. Порядок учета времени нахождения транспортеров на подъездных путях и определения сроков на погрузку-выгрузку транспортеров устанавливается каждой железнодорожной администрацией.

5.11. По вопросам эксплуатации и использования транспортеров, не предусмотренным в настоящей Инструкции, применяются "Правила эксплуатации, пономерного учета и расчетов за пользование грузовыми вагонами собственности других государств", утвержденные 24 мая 1996 года.

Глава 6. Порядок отправления негабаритных вагонов электросекций и электропоездов (габарита Т), следующих в недействующем состоянии

6.1. Заявка на отправление негабаритных вагонов электросекций и электропоездов (габарита Т) в недействующем состоянии представляется в адрес железнодорожной администрации (Главное управление перевозок или Отдел специальных перевозок) или железной дороги (Служба перевозок или Отдел специальных перевозок) и начальника станции отправления по форме, приведенной в Приложении 16 к настоящей Инструкции.

6.1.1. Заявку представляют: при отправлении с завода-изготовителя - представитель завода, при отправлении из депо или ремонтного завода - соответственно начальник депо или ремонтного завода и инспектор-приемщик.

При отправлении вагонов электросекций и электропоездов с предприятия, не принадлежащего железнодорожной администрации, заявку представляет представитель отделения дороги или железнодорожного предприятия (фирмы), организующего работу моторвагонного подвижного состава, на территории которых находится предприятие-отправитель вагонов.

6.1.2. По получении заявки начальник станции проверяет наличие у заявителя Акта о готовности вагонов к следованию в недействующем состоянии (форма ТУ-25), составленного установленным порядком, и подтверждает об этом телеграммой в адрес железнодорожной администрации или железной дороги.

6.1.3. Железнодорожная администрация (железная дорога) на основании полученной заявки и подтверждения начальника станции о наличии Акта (форма ТУ-25) дает телеграфное разрешение начальнику станции на отправление соответствующих вагонов электросекций (электропоездов).

6.1.4. Отправление негабаритных вагонов электросекций и электропоездов (габарита Т), перечисленных в таблице П.6.2 Приложения 6 к настоящей Инструкции, производит начальник станции при наличии Актов о готовности вагонов к следованию в недействующем состоянии (форма ТУ-25), руководствуясь заявкой отправителя и разрешением железнодорожной администрации (железной дороги).

6.1.5. Железнодорожная администрация может установить иной, чем указано в пунктах 6.1.3 и 6.1.4, порядок отправления негабаритных вагонов электросекций, в том числе без дополнительного разрешения железнодорожной администрации, направляемого начальнику станции.

6.2. Подготовка вагонов электросекций и электропоездов для следования их в недействующем состоянии и техническое обслуживание их в пути следования производятся в соответствии с Инструкцией "О порядке пересылки локомотивов и моторвагонного подвижного состава".

6.3. Комиссионная проверка размеров вагонов электросекций (электропоездов) на станции отправления и в пути следования не производится. За правильность размеров вагонов в соответствии с указанной серией несет ответственность отправитель (завод-изготовитель), а вагонов электросекций, отправляемых с предприятий, не принадлежащих железнодорожной администрации, - комиссия, принимающая подвижной состав от предприятия в соответствии с указанной в п.6.2 Инструкцией.

6.4. Аналогичный вышеуказанному порядок отправления, кроме составления Акта формы ТУ 25, следует принимать и для 4-8-осных полувагонов габарита Тпр и цистерн габарита Тц впредь до выполнения на сети дорог работ по устранению ограничений на их пропуск, а также соответствующей реконструкции подъездных путей и устройств для погрузки-выгрузки таких вагонов.

При этом в формализованной заявке на отправку негабаритных вагонов электросекций и электропоездов (см. Приложение 16) вместо серии электросекции (электропоезда) следует указать: полувагон габарита Тпр, цистерна габарита Тц.

Комиссионная проверка размеров таких вагонов не производится, Акт формы ТУ 25 и Акт формы, приведенной в Приложении 10, не составляются.

Глава 7. Общие требования к размещению и креплению негабаритных и тяжеловесных грузов на открытом подвижном составе

7.1. При размещении и креплении негабаритных грузов на платформах и в полувагонах, а также всех грузов на транспортерах, кроме транспортеров сочлененного типа, должны соблюдаться требования к размещению и креплению грузов в вагонах, установленные Правилами размещения и крепления грузов в вагонах и контейнерах, Глава 1 (Приложение 14 к СМГС) с учетом дополнений, изложенных в настоящей Главе и касающихся условий перевозок негабаритных грузов и всех грузов на транспортерах.

7.2. Требования, которым должна удовлетворять техническая документация на перевозку грузов на сочлененных транспортерах и порядок ее согласования, изложены в Главе 2 (п.п.2.4.4, 2.4.5, 2.4.9, 2.5.2) настоящей Инструкции.

7.3. Особые требования, которые должны соблюдаться при погрузке и перевозке грузов на транспортерах сочлененного типа с водильными устройствами грузоподъемностью 300 т (ТСЧ-300М) и 500 т (ТСЧ-500К), устанавливаются Техническими условиями эксплуатации этих транспортеров.

7.4. При производстве расчетов прочности крепления грузов на транспортерах, имеющих 6 и более осей, удельная величина продольной инерционной силы принимается равной 1000 кгс на 1 т массы груза независимо от типа транспортера и способа крепления груза. Удельные величины поперечной и вертикальной инерционных сил принимаются согласно табл.7.1 настоящей Главы.

7.5. При производстве расчетов устойчивости и прочности крепления негабаритных грузов, перевозимых на платформах, в полувагонах, и всех грузов, перевозимых на транспортерах (кроме сочлененных), значение коэффициента запаса n в формуле (35) Главы 1 Правил следует принимать равным 1,25.

7.6. Центр тяжести груза, погруженного на транспортер, должен находиться, как правило, над точкой пересечения продольной и поперечной плоскостей симметрии транспортера. Допускается при необходимости продольное или поперечное, либо одновременно продольное и поперечное смещения общего центра тяжести груза от вертикальных плоскостей, проходящих через оси симметрии транспортера, которые в зависимости от типа и грузоподъемности транспортера, принимаются исходя из следующих условий:

Таблица 7.1. Удельные величины инерционных сил, кгс на 1 т массы груза, принимаемые для производства расчетов прочности крепления и устойчивости грузов на транспортерах

Таблица 7.1

Типы транспортеров, число осейВертикаль-ныеПопереч-ные
Полуколодцевые, колодцевые, площадочные и платформенные 6- и 8-осные 450/600 300/500
Сцепные грузоподъемностью 120 т,
состоящие из:
  - двух и трех секций (8- и 12-осные),
  - четырех секций (16-осные).


500
600


350
550
Площадочные 12- и 16-осные 300/400 280/350
Сцепные грузоподъемностью 240 т, состоящие из двух секций (16-осные), трех секций (20-осные) и четырех секций (24-осные) 350 350
Сцепные грузоподъемностью 340 т 24-осные и 480 т 32-осные 250 350
Отдельные секции сцепных грузоподъемностью 340 и 480 т, соответственно, 12-осные грузоподъемностью 170 т и 16-осные грузоподъемностью 240 т 250/300 350/450
Сочлененные 16-, 20-, 28- и 32-осные 350 350

Примечание: в числителе - для сечений, расположенных в плоскости поперечной оси симметрии грузонесущей балки транспортера, в знаменателе - в опорном сечении грузонесущей балки транспортера (над шкворневой балкой).

7.6.1. Для 4-осных транспортеров допускаемые смещения общего центра тяжести грузов относительно плоскостей симметрии транспортера принимаются как для 4-осных вагонов в соответствии с Главой 1 Правил.

7.6.2. Для 6-8-осных транспортеров (кроме транспортеров сцепного типа грузоподъемностью 120 т - типы 3960, 3961) допускаемые смещения центра тяжести груза (грузов) относительно плоскостей симметрии транспортера, в том числе относительно обеих плоскостей одновременно, принимаются по таблицам 7.2 и 7.3 настоящей Главы.

Таблица 7.2. Допускаемые продольные смещения центра тяжести груза, м, от поперечной плоскости симметрии 6-8-осных транспортеров при высоте центра тяжести груженого транспортера не более 2,5 м от уровня головок рельсов

Таблица 7.2

Грузоподъемность*, тМасса груза, т
До 50556065707580859095100105110115120
100 3,00 2,70 2,50 2,30 2,10 2,00 1,8 1,40 0,70 0,20 0 -
110           2,00 1,8 1,75 1,50 1,00 0,50 0,30 0 -
120           2,00 1,8 1,75 1,75 1,58 1,50 1,00 0,65 0,30 0

Примечания: 1. * - Грузоподъемность транспортера, указанная на трафарете.

2. Величины смешения центра тяжести груза для промежуточных значений массы груза определяются линейной интерполяцией.

Таблица 7.3. Допускаемые поперечные смещения центра тяжести груза, м, от продольной плоскости симметрии транспортера

Таблица 7.3

Масса груза, тНаибольшая допускаемая высота
центра тяжести груженого транспортера
от уровня головок рельсов, м
Допускаемые поперечные смещения
центра тяжести груза от продольной плоскости симметрии транспортера, м
До 50 До 1,9 0,26
  " 2,3 0,21
60 " 1,9 0,25
  " 2,3 0,20
70 " 1,9 0,24
  " 2,3 0,19
80 " 1,9 0,23
  " 2,3 0,18
90 " 1,9 0,21
  " 2,3 0,17
100 " 1,9 0,19
  " 2,3 0,16
100-120 " 2,3 0,10

Примечание: Величины смещения центра тяжести груза для промежуточных значений массы груза определяются линейной интерполяцией.

7.6.3. Для 12-осных площадочных транспортеров и отдельных 12-осных секций сцепных транспортеров грузоподъемностью 340 т допускаемые величины продольного, а также поперечного (более 100 мм) смещения общего центра тяжести грузов относительно плоскостей симметрии транспортера в зависимости от сочетания ряда параметров (высоты общего центра тяжести груженого транспортера от УГР, массы груза, конструкции транспортера и др.), устанавливаются в каждом конкретном случае только на основании результатов расчетов устойчивости груженого транспортера от опрокидывания в кривых. При этом необходимо, чтобы наибольшая нагрузка, передаваемая от груза на пятник грузонесущей балки транспортера, не превышала половины его грузоподъемности, указанной на трафарете.

7.6.4. Для сцепных транспортеров всех типов допускаемая величина продольного смещения центра тяжести груза не должна превышать 0,15LT, где LT - расстояние между поперечными осями турникетных опор грузонесущих секций, мм. При этом нагрузка, приходящаяся от груза на каждую турникетную опору, не должна превышать половины грузоподъемности транспортера, указанной на трафарете.

7.6.5. Для отдельных 16-осных секций сцепного транспортера грузоподъемностью 480 т допускаемая величина продольного смещения центра тяжести груза не должна превышать 0,1L, где L - база несущей балки (16600 мм), а поперечного смешения - 50 мм. При этом нагрузка, приходящаяся на каждую сменную опору отдельной секции, не должна превышать 120 тс.

7.6.6. Для 16-осных площадочных транспортеров и сочлененных транспортеров всех типов, за исключением ТСЧ-300М и ГСЧ-500К, допускаемая величина продольного смещения центра тяжести груза не должна превышать 0,1L, где L - база грузонесущей балки (для сочлененных транспортеров - расстояние между пятниками несущих консолей), а поперечного смещения - 100 мм. При этом нагрузка, приходящаяся от груза на пятник грузонесущей балки площадочных транспортеров не должна превышать половины грузоподъемности транспортера, указанной на трафарете.

Для сочлененных транспортеров при размещении несимметричных грузов нагрузка на одну проушину несущей консоли не должна превышать 25% номинального веса груза.

7.6.7. Для сочлененных транспортеров с водильными устройствами ТСЧ-300М и ТСЧ-500К допускаемые величины продольного и поперечного смещения центра тяжести груза устанавливаются Техническими условиями эксплуатации этих транспортеров.

7.7. Расчеты поперечной устойчивости груженых транспортеров от опрокидывания в кривых производятся в обязательном порядке в следующих случаях:

  • для 4-осных транспортеров, когда центр тяжести груженого транспортера находится на расстоянии более 2300 мм от уровня головок рельсов или наветренная поверхность груженого транспортера более 50 м2;
  • для сочлененных транспортеров грузоподъемностью 300-500 т, сцепных транспортеров грузоподъемностью 480 т и их отдельных 16-осных секций грузоподъемностью 240 т - независимо от высоты центра тяжести груженого транспортера от уровня головок рельсов;
  • для сцепных транспортеров грузоподъемностью 120 т, если:
  • высота центра тяжести груженого транспортера от уровня головок рельсов более 2100 мм или центр тяжести смещен относительно продольной плоскости симметрии транспортера более, чем на 100 мм;
  • масса груза 30-60 т, а его наветренная поверхность превышает 80 м2;
  • наветренная поверхность груза более 100 м2 (независимо от его массы);
  • масса груза менее 30 т, а его наветренная поверхность более 40 м2;
  • высота центра приложения ветровой нагрузки более 3,3 м от уровня головок рельсов;
  • для остальных типов транспортеров при высоте центра тяжести груженого транспортера от уровня головок рельсов более 2100 мм или при поперечном относительно продольной плоскости симметрии транспортера смещении центра тяжести груза на величину более 100 мм.

7.8. Расчеты поперечной устойчивости от опрокидывания груженых 4-8-осных площадочных, колодцевых, платформенных и сцепных грузоподъемностью 120 т (независимо от количества промежуточных секций) транспортеров производятся по методике, изложенной в Главе 1 Правил. При этом коэффициент р следует принимать в зависимости от типа транспортера и высоты центра тяжести груза от уровня головок рельсов по табл.7.4. настоящей Главы.

Таблица 7.4. Величины коэффициента р, тс/м

Таблица 7.4

Тип транспортера, число осейВысота центра тяжести груза от уровня головок рельсов, ммр
Площадочные, колодцевые и платформенные 4-6-осные 2100 2.25
2500 3.26
3000 4.83
3500 6.78
3600 7.00
Площадочные, колодцевые и платформенные 8-осные, сцепные грузоподъемностью 120 т независимо от количества промежуточных секции 2100 3.53
2500 5.11
3000 7.56
3500 10.58

Примечание: величины коэффициента р для промежуточных значений высоты центра тяжести груза определяются линейной интерполяцией.

7.9. Расчеты поперечной устойчивости от опрокидывания груженых транспортеров сочлененного типа с водильными устройствами ТСЧ-300М и ТСЧ-500К производится по методикам, изложенным в Технических условиях эксплуатации этих транспортеров.

7.10. Расчеты поперечной устойчивости от опрокидывания груженых транспортеров, имеющих 12 и более осей, производятся по унифицированной методике, приведенной в Приложении 7 к настоящей Инструкции.

7.11. При согласовании технической документации на перевозку грузов на транспортерах могут предъявляться расчеты поперечной устойчивости от опрокидывания, выполненные на ЭВМ по программам, согласованным установленным порядком ВНИИЖТ или другой организацией, имеющей право на проведение экспертизы погрузочной (транспортной) документации и выдачи официального заключения.

7.12. При размещении грузов на транспортерах сцепного типа, за исключением транспортеров грузоподъемностью 120 т без промежуточных платформ; высота дополнительных опор на турникетных опорах определяется из условия обеспечения зазоров между грузом и рамой промежуточной платформы, а также между грузом по концам, находящимся за пределами транспортера, и платформами прикрытия не менее 130 мм. Зазоры между грузом и транспортером в остальных точках должны быть не менее 100 мм. Все указанные зазоры должны обеспечиваться с учетом прогиба груза.

7.13. При перевозке длинномерных грузов на транспортерах сцепного типа грузоподъемностью 120 т с двумя промежуточными платформами и грузоподъемностью 240 т с одной или двумя промежуточными платформами необходимо соблюдать следующие дополнительные условия:

а) разрешается использовать только специальные промежуточные платформы выпуска 1974-1977 годов, имеющие нагрузку от оси на рельсы 10,56 тс (тип 3981);

б) наибольшее статическое перемещение среднего сечения груза с учетом статического прогиба рессорного подвешивания тележек (табл.7.5), должно быть не более 60 мм;

в) максимальные статические напряжения в любом сечении груза в пределах базы транспортера не должны превышать 25% от величины предела текучести материала груза.

Методика определения длины грузов, допускаемых к перевозке на сцепных транспортерах грузоподъемностью 120 и 240 т (в том числе по определению допускаемых длин консольных частей* длинномерных грузов) и специальные требования, предъявляемые к техническому состоянию сцепных транспортеров грузоподъемностью 120 т, приведены в Приложении 8 к настоящей Инструкции.

________________

* Длина консольной части груза, погруженного на сцепной транспортер, во всех случаях определяется как расстояние от поперечной плоскости симметрии турникетной опоры до крайнего сечения груза, измеряемое вдоль оси пути.

Таблица 7.5. Статические прогибы рессорного подвешивания тележек сцепных транспортеров

Таблица 7.5

ТСЦ-120 Вес груза, тс 20 40 60 80 100 120
Прогиб, мм 18 24 30 36 42 49
ТСЦ-240 Вес груза, тс 140 160 180 200 220 240
Прогиб, мм 16 18 21 23 25 28

Глава 8. Порядок согласования и оформления перевозок негабаритных, тяжеловесных и длинномерных грузов на платформах и транспортерах в международных сообщениях*

______________
* Здесь и далее в этой главе "международные сообщения" - железнодорожные сообщения с третьими странами.

8.1. Перевозка негабаритных, тяжеловесных и длинномерных грузов на открытом подвижном составе в международных сообщениях может производиться через сухопутные пограничные станции, припортовые станции (с перегрузом грузов в портах) и паромные переправы.

8.2. При необходимости перевозок грузов на экспорт в третьи страны через сухопутные пограничные станции подлежат предварительному согласованию с железными дорогами третьих стран, участвующих в перевозке, нижеследующие грузы:

8.2.1. Негабаритные грузы, превышающие габарит погрузки железных дорог хотя бы одной из стран, участвующих в перевозке (габариты погрузки см. Приложение 18).

8.2.2. Тяжеловесные грузы массой в одном месте более:

  • 60 т - при перевозке в Германию (в том числе при следовании грузов через паромную переправу Клайпеда - Мукран), Польшу, Чехию, Словакию, Австрию, Венгрию, Монголию, Китай, Корейскую Народно-Демократическую Республику (КНДР), Исламскую Республику Иран (ИРИ), Демократическую Республику Афганистан (ДРА), Болгарию, если грузы следуют через паромную переправу Ильичевск - Варна;
  • 30 т - при перевозке в Румынию, Болгарию, если грузы следуют через Румынию, Союзную Республику Югославию (СРЮ), Хорватию, Словению, Македонию, Боснию, Герцеговину, Финляндию;
  • 20 т - при перевозке в Социалистическую Республику Вьетнам (СРВ) и Турцию.

8.2.3. Длинномерные грузы длиной более 18 м, а при перевозке в Социалистическую Республику Вьетнам - длиной более 12 м. При этом допускаются без предварительного согласования, за исключением грузов, отправляемых в Социалистическую Республику Вьетнам, Турцию, Финляндию, следующие грузы:

  • длиной более 18 м и до 25 м, если они погружены на один вагон и следуют в бесперегрузочном сообщении (в случае применения вагонов прикрытия груз не должен опираться на них);
  • железнодорожные рельсы и круглая арматурная стать для железобетона длиной 30 м, а для Европейских железных дорог шириной колеи 1435 мм, за исключением Австрии, - длиной до 36 м.

8.2.4. Грузы, перевозка которых осуществляется на транспортерах.

8.3. Согласование перевозки грузов.

8.3.1. Заявка на предварительное согласование перевозки экспортных грузов, указанных в п.8.2, с железными дорогами третьих стран представляется отправителем (уполномоченным им лицом) не позднее, чем за два месяца до начала месяца отгрузки в железнодорожную администрацию государства, на территории которого находится станция отправления груза, а также в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок).

При согласовании перевозок грузов в граничащие (смежные) государства заявка представляется только в железнодорожную администрацию государства, на территории которого находится станция отправления грузов.

Железнодорожная администрация рассматривает эту заявку и информирует станцию отправления и грузоотправителя о результатах согласования.

При согласовании перевозок грузов на экспорт в третьи страны со станций Грузинской, Латвийской или Литовской железных дорог заявки во всех случаях представляются только в администрацию соответственно Грузинской, Латвийской или Литовской железной дороги (в том числе и в случаях, указанных в пунктах 8.9.1 и 8.11), которая после проверки данных направляет эту заявку в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок).

В заявке указываются следующие данные:

наименование отправителя (с указанием почтового и телеграфного адресов с индексами или факса с кодом выхода); станция и дорога отправления; наименование и количество грузов, подлежащих перевозке (если на вагон грузится два и более грузов, то необходимо дополнительно указать, общее количество грузов и количество вагонов); страна назначения; станция назначения; наименование грузополучателя; пограничные станции передачи грузов по маршруту следования стран, участвующих в перевозке (сведения о пограничных станциях передачи грузов берутся из контракта, договора или заказ-наряда, куда они вносятся после согласования между отправителем (экспедитором) и получателем грузов при подписании контракта, договора или заказ-наряда); номер контракта, договора, заказ-наряда, маркировки (если она имеется) и сроки поставки грузов.

К письму должны быть приложены схемы погрузки (статья 5 СМГС и СИ к СМГС) в следующем количестве:

  • по два экземпляра - центральным органам железной дороги назначения и транзитных железных дорог третьих стран, участвующих в перевозке и осуществляющих перегрузочные операции;
  • по одному экземпляру - центральным органам транзитных железных дорог третьих стран, участвующих в перевозке, но не осуществляющих перегрузочных операций.

Схемы погрузки могут быть выполнены в формате, обеспечивающем передачу их по факсу.

8.3.1.1. На схемах погрузки экспортных грузов, направляемых за границу, должны быть указаны:

масса, длина, наружные размеры груза, а на торцевой проекции координаты всех выступающих точек груза относительно уровня головок рельсов и оси пути (с обязательным выделением размера высоты пола вагона); координаты центра тяжести груза по высоте (относительно основания) и по отношению к ширине и длине груза, а также расстояния от выступающих точек до центра тяжести груза в продольном направлении.

Контур каждого груза на вагоне должен быть обведен четкой линией. При размещении нескольких грузов на одном вагоне допускается в отдельных случаях обводить контур цветными линиями (тушью, карандашами).

8.4. Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) в соответствии со статьей 5 СМГС и СИ к СМГС производит запрос на предварительное согласование перевозки с направлением третьим странам писем с приложением схем погрузки или по телеграфу с составлением заявки в формализованном виде (Приложение 19).

8.5. Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) информирует железнодорожную администрацию (железную дорогу), станцию отправления и грузоотправителя о получении согласия железных дорог третьих стран на прием негабаритных, тяжеловесных и длинномерных грузов, следующих на экспорт.

8.5.1. После получения уведомления Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) о согласии железных дорог третьих стран на прием негабаритных, тяжеловесных и длинномерных грузов, которые ранее не перевозились по железной дороге, грузоотправитель должен согласовать погрузочную документацию установленным порядком: для грузов габаритных (п.1.3) - в соответствии с Главой 1 Правил, для негабаритных на платформах и в полувагонах (п.1.5) и всех грузов на транспортерах - в соответствии с Главой 2 настоящей Инструкции.

8.6. Станция отправления имеет право принять к перевозке на экспорт в третьи страны грузы, перечисленные в пункте 8.2, только при наличии:

  • уведомления Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) или своей железнодорожной администрации (при перевозках в соседском сообщении) о согласовании перевозки с железными дорогами третьих стран;
  • чертежа (схемы) размещения и крепления груза, согласованного установленным порядком, в соответствии с Главой 2 настоящей Инструкции или Главой 1 Правил;
  • согласованной заявки на перевозку грузов на экспорт в третьи страны, оформленной установленным порядком через пограничную станцию, указанную в телеграмме (факсе) Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) или своей железнодорожной администрации (при перевозках в соседском сообщении) о согласовании перевозки с железными дорогами третьих стран.

8.6.1. При предъявлении к перевозке на экспорт в третьи страны на платформах или в полувагонах грузов, на которые не имеется уведомления Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) о согласовании приема данных грузов железными дорогами третьих стран, грузоотправитель по требованию станции должен представить эскизы с обоснованием, что эти грузы по размерам в транспортном положении не превышают габаритов погрузки третьих стран по маршруту следования грузов, а также не являются для них длинномерными или тяжеловесными.

8.6.2. При приеме к перевозке грузов, указанных в п.8.2, станция проверяет выполнение отправителем всех указанных в телеграмме (факсе) Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) условий перевозки, согласованных с железными дорогами третьих стран.

8.6.3. Комиссионная проверка размещения, крепления и отправление негабаритных и тяжеловесных (п.2.1.1) грузов, следующих на экспорт в третьи страны, производится порядком, предусмотренным Главой 2 настоящей Инструкции.

8.7. Станция отправления обязана на основании телеграммы (факса) Департамента управления перевозками (Отдела специальных перевозок) о согласовании перевозки с железными дорогами третьих стран сделать запись в накладной в графе "Отметки железной дороги":

"Перевозка согласована железными дорогами _ _ _ _ _ номер _ _ _ _ от _ _ _ _ _ _".

8.7.1. Если в уведомлении Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) о согласовании перевозки указано наименование станций фактического пути следования по железным дорогам третьих стран, то станция погрузки обязана потребовать от отправителя вписать этот путь в графу накладной "Особые заявления отправителя".

8.8. После погрузки грузов, негабаритных для третьих стран, отправитель должен на обеих сторонах груза сделать надпись несмываемой яркой краской или прикрепить щитки, обрамленные красной рамкой, с текстом "Внимание! Негабаритный груз на _ _ _ _ железных дорогах" (наименования железных дорог могут быть указаны сокращенно).

Станция отправления дополнительно должна сделать в накладной в графе "Наименование груза" отметку "Негабаритный груз на ........ (наименование железных дорог)" и указать высоту груза от пола вагона и его ширину.

8.9. При необходимости осуществления в текущем году повторных перевозок одинаковых грузов в ту же страну согласование с железными дорогами третьих стран требуется производить вновь.

8.9.1. Для согласования повторной перевозки отправитель должен представить в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) письмо-заявку с указанием: отгрузочных реквизитов по п.8.3.1 для каждой новой перевозки, номеров схем погрузки, подписного (регистрационного) номера телеграммы (факса) Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) о согласовании предыдущей перевозки грузов. При этом, если указанные схемы погрузки были высланы железным дорогам третьих стран в текущем году, то повторно прикладывать их к заявке не требуется.

8.9.2. Повторное согласование перевозки с железными дорогами третьих стран требуется и в случаях изменения хотя бы одного из следующих отгрузочных реквизитов: станции назначения, пограничных станций, количества грузов, получателя груза, срока поставки, контракта (заказ-наряда).

Необходимость повторного согласования перевозки в указанных выше случаях отправитель должен учесть при планировании сроков поставки оборудования.

8.10. Все перевозки следующего года должны согласовываться вновь в соответствии с п.8.3 настоящей Инструкции.

8.11. Для отправки грузов, перевозка которых по каким-либо причинам не состоялась в указанный согласованием срок, отправитель должен обратиться в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок) с просьбой согласовать с железными дорогами третьих стран продление срока действия их согласий на прием этих грузов.

Заявка на продление срока может подаваться телеграммой (факсом) или письмом с указанием подписного (регистрационного) номера уведомления Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок) о согласовании перевозки данного груза (грузов) и нового срока поставки.

Если перевозке подлежало несколько грузов по разным чертежам, а также по разным реквизитам, то необходимо указать конкретно на какие грузы, в каком количестве, по каким чертежам и реквизитам требуется продление срока действия согласий железных дорог третьих стран.

8.12. Перевозка грузов на экспорт через порты с перевалкой их на морской или речной транспорт выполняется с соблюдением требований Главы 2 настоящей Инструкции.

8.13. Перевозка на экспорт негабаритных (для Болгарии), тяжеловесных (массой в одном месте более 60 т) и длинномерных грузов (перечисленных в п.8.2.3) через паромную переправу Ильичевск - Варна производится только после согласования возможности и условий перевозки с железными дорогами Болгарии, а также с пароходством - владельцем паромной переправы. Порядок согласования такой же, как и при перевозке аналогичных грузов через сухопутные пограничные станции (п.п.8.2-8.11). Документация на согласование представляется в 5-ти экземплярах, из которых:

  • 1 экземпляр чертежа размещения и крепления груза с расчетно-пояснительной, согласованных установленным порядком, - в Государственную администрацию железнодорожного транспорта Украины (Укрзализныцю), а при перевозке грузов с железных дорог других государств - также в Департамент управления перевозками ОАО "РЖД" (Отдел специальных перевозок);
  • 2 экземпляра чертежа без расчетов крепления - железным дорогам Болгарии;
  • 1 экземпляр чертежа без расчетов крепления - пароходству - владельцу паромной переправы.

При определении вписывания грузов в габарит погрузки железных дорог Болгарии принимается высота пола от уровня головок рельсов для платформ - 1300 мм, для полувагонов - 1420 мм.

8.13.1. При перевозке грузов в Болгарию через паромную переправу с железных дорог Украины согласование таких перевозок производит Государственная администрация железнодорожного транспорта Украины (Укрзализныця). При этом по взаимной договоренности между железнодорожными администрациями Украины и Болгарии и пароходством - владельцем паромной переправы может устанавливаться иной, чем указано выше, порядок согласования.

8.13.2. Перевозка негабаритных, тяжеловесных и длинномерных грузов, перечисленных в п.п.8.2.1, 8.2.2 и 8.2.3 настоящей Инструкции, по другим действующим паромным комплексам производится по согласованию с владельцами паромов и причастными железнодорожными администрациями.

8.14. Перевозка на экспорт негабаритных (для Германии), тяжеловесных (массой в одном месте более 60 тонн) и длинномерных грузов через паромную переправу Клайпеда - Мукран производится порядком как и при перевозке аналогичных грузов через сухопутные пограничные станции (п.п.8.2-8.11).

8.15. Перевозка импортных негабаритных грузов через сухопутные пограничные станции осуществляется следующим порядком:

8.15.1. Поступающие от центральных органов железных дорог третьих стран заявки на согласование приема негабаритных, тяжеловесных и длинномерных грузов, следующих в межгосударственном сообщении, рассматриваются Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок). О согласии на прием таких грузов информация направляется центральным органам железных дорог третьих стран, включая транзитные, пограничным железнодорожным администрациям (пограничным железным дорогам) и входным пограничным станциям, осуществляющим прием таких грузов от третьих стран.

8.15.1.1. Согласование приема негабаритных, тяжеловесных и длинномерных грузов, следующих в межгосударственном сообщении транзитом из Китая через пограничные станции Алашанькоу - Достык, производится Департаментом управления перевозками (Отделом специальных перевозок) с учетом подтверждения АО НК КТЖ о возможности их перегрузки по станции Достык.

Разработка чертежей (схем) размещения и крепления грузов на подвижном составе, в том числе на транспортерах, имеющих не более 8-ми осей, выполняется специалистами по негабаритным перевозкам подразделений АО НК КТЖ. Окончательное согласование погрузочной документации производится железнодорожной администрацией АО НК КТЖ в соответствии с требованиями Правил и настоящей Инструкции.

Для грузов на транспортерах, имеющих 12 и более осей, согласование погрузочной документации производится порядком, предусмотренным настоящей Инструкцией.

8.15.1.2. Поступающие от центральных органов пограничных железных дорог третьих стран заявки на согласование приема негабаритных, тяжеловесных или длинномерных грузов назначением в сопредельные (смежные) государства рассматриваются железнодорожными администрациями соответствующих сопредельных (смежных) государств. Ответы направляются центральным органам пограничных железных дорог третьих стран, от которых поступили заявки, и входным пограничным станциям, осуществляющим прием таких грузов от третьих стран.

8.15.2. При поступлении от центрального органа железных дорог третьей страны заявки с просьбой согласовать прием негабаритных, тяжеловесных или длинномерных грузов с погрузкой их в вагоны колеи 1520 мм на пограничной или другой станции третьей страны, согласование приема таких грузов производится в каждом конкретном случае на отдельных условиях.

8.15.2.1. Если указанные выше грузы поступают из третьих стран на перегрузочную пограничную станцию автомобильным транспортом с дальнейшей перевозкой их по железной дороге колеи 1520 мм, то в этом случае предварительное согласование перевозки таких грузов производится в полном соответствии с Главой 2 настоящей Инструкции.

Аналогичным порядком производится согласование перевозки грузов при погрузке их в вагоны колеи 1520 мм на пограничной станции железной дороги третьей страны по ее просьбе, если не производилось согласование приема этих грузов, как это предусмотрено СМГС (см. п.8.15.2).

Разработка и согласование чертежей (схем) и расчетов размещения и крепления грузов негабаритных и на транспортерах в указанных выше случаях производится порядком, предусмотренным пунктами 8.15.3 и 8.15.3.1 настоящей Инструкции.

8.15.3. На пограничных станциях: Мукачево, Мостиска-2 (для грузов массой одного места до 50-ти тонн) Львовской, Унгены Молдавской, Брест-Северный Белорусской железных дорог, чертежи (схемы) и расчеты размещения и крепления грузов негабаритных и на транспортерах разрабатываются, как правило, специалистами по негабаритным перевозкам (инженерами технологических групп) и утверждаются главным инженером отделения или Управлением железной дороги (при отсутствии отделений).

Утверждение чертежей (схем) и расчетов размещения и крепления грузов является окончательным согласованием погрузочной документации, по которой начальником станции разрешается погрузка грузов, кроме чертежей размещения и крепления грузов на транспортерах, имеющих 12 и более осей.

8.15.3.1. Железнодорожные администрации, граничащие с железными дорогами третьих стран, являются ответственными за подготовку, согласование и утверждение чертежей (схем) и расчетов размещения и крепления поступающих по всем пограничным станциям негабаритных, тяжеловесных и длинномерных грузов в соответствии с требованиями нормативных документов, действующих на сети железных дорог государств участников Содружества, Латвийской Республики, Литовской Республики, Эстонской Республики.

8.15.3.2. При перевозках грузов на транспортерах, имеющих 12 и более осей (кроме сочлененных), погрузочная документация разрабатывается указанными технологическими группами или специализированными конструкторскими организациями. В этом случае согласование погрузочной документации производится порядком, установленным Главой 2 настоящей Инструкции.

8.15.3.3. При перевозках грузов на сочлененных транспортерах техническая документация на перевозку грузов разрабатывается и согласовывается порядком, предусмотренным Главой 2 настоящей Инструкции.

8.15.4. Порядок разработки и согласования погрузочной документации на импортные негабаритные, тяжеловесные и длинномерные грузы, поступающие по станциям Черняховск Калининградской железной дороги, Забайкальск Забайкальской железной дороги, а также порядок их комиссионной проверки и отправления (для негабаритных грузов) устанавливается ОАО "РЖД".

8.15.5. Комиссионная проверка и отправление поступающих по входным пограничным станциям с железных дорог третьих стран негабаритных и тяжеловесных (п.2.1.1) грузов после погрузки их на вагоны колеи 1520 мм производится порядком, предусмотренным Главой 2 настоящей Инструкции.

8.16. Согласование приема из Финляндии негабаритных, тяжеловесных, длинномерных и не предусмотренных Правилами грузов (с рассмотрением и согласованием погрузочной документации) производится следующим порядком:

8.16.1. Заявки железных дорог Финляндии на согласование перевозки с приложением чертежей (схем) размещения и расчетов крепления грузов рассматриваются и согласовываются:

8.16.1.1. Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) с подтверждением телеграммой (факсом) в адрес Отдела специальных перевозок и Отдела международных связей Октябрьской железной дороги и начальника станции при перевозке:

  • грузов, имеющих негабаритность нижнюю 3-6-й, боковую 4-6-й степеней и сверхнегабаритных на платформах и в полувагонах, а также всех грузов на транспортерах;
  • грузов на платформах и в полувагонах, являющихся негабаритными, тяжеловесными и длинномерными для третьих стран и следующих транзитом по железным дорогам государств СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики в третьи страны.

8.16.1.2. Управлением Октябрьской железной дороги для грузов, имеющих негабаритность нижнюю 1-2-й, боковую и верхнюю 1-3-й степеней на платформах и в полувагонах, а также тяжеловесных, длинномерных и не предусмотренных Правилами, кроме следующих транзитом по железным дорогам государств СНГ, Латвийской Республики, Литовской Республики, Эстонской Республики в третьи страны.

8.16.1.3. На пограничной станции Бусловская Октябрьской железной дороги поступающие из Финляндии негабаритные и тяжеловесные (п.2.1.1) грузы, проверяются комиссией в составе, предусмотренном пунктом 2.9.1 настоящей Инструкции. Комиссия проверяет соответствие размещения и крепления грузов чертежам (схемам) погрузки, согласованным Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) или Октябрьской железной дорогой, с учетом дополнительных требований, изложенных в телеграммах о согласовании приема указанных грузов.

Отправление комиссионно проверенных негабаритных и тяжеловесных (п.2.1.1) грузов производится порядком, предусмотренным Главой 2 настоящей Инструкции.

8.17. Согласование приема негабаритных, тяжеловесных и длинномерных грузов, а также грузов, не предусмотренных Правилами (с рассмотрением и согласованием погрузочной документации), поступающих из Германии по паромной переправе Мукран - Клайпеда (станция Драугисте Литовской железной дороги), следующих транзитом по Литовской железной дороге, производится Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) в соответствии с действующими правилами с подтверждением телеграммой (факсом) в адрес железных дорог Германии, железнодорожной администрации Литовской железной дороги, станции Драугисте и морского пароходства Литовской Республики.

8.17.1. На пограничной станции Драугисте Литовской железной дороги поступающие из Германии по железнодорожно-паромной переправе негабаритные, тяжеловесные, длинномерные и не предусмотренные Правилами грузы проверяются: негабаритные и на транспортерах - комиссионно в соответствии с Главой 2 настоящей Инструкции, а не предусмотренные Правилами - в соответствии с Главой 1 Правил. Проверяется соответствие размещения и крепления грузов чертежам (схемам):

  • для грузов, следующих в межгосударственном сообщении - чертежам (схемам), согласованным Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) с учетом дополнительных требований, изложенных в телеграммах (факсах) о согласовании приема указанных грузов;
  • для грузов, следующих на Литовскую железную дорогу - чертежам (схемам), согласованным только этой дорогой.

Отправление комиссионно проверенных негабаритных и тяжеловесных (п.2.1.1) грузов производится порядком, предусмотренным Главой 2 настоящей Инструкции.

8.18. Перевозка негабаритных, тяжеловесных, длинномерных и не предусмотренных Правилами грузов, поступающих из Болгарии через паромную переправу Варна - Ильичевск, осуществляется после предварительного согласования ее Департаментом управления перевозками ОАО "РЖД" или Государственной администрацией железнодорожного транспорта Украины (Укрзализныцей) в соответствии со статьей 5 СМГС, Служебной Инструкции к СМГС и Правилами Международного Паромного Железнодорожного Сообщения - МПЖС от 23.04.75 (параграф 4).

8.18.1. Железные дороги Болгарии в соответствии с Эксплуатационно-техническими условиями, принятыми СЖД и БДЖ в 1978 году, высылают чертежи (схемы) с расчетами размещения и крепления указанных в пункте 8.18 грузов в 2-х экземплярах на согласование в Укрзализныцю или Одесскую железную дорогу.

8.18.2. По одному экземпляру чертежей (схем) с расчетами крепления грузов, следующих в межгосударственном сообщении и имеющих негабаритность нижнюю 3-6-й, боковую 4-6-й степеней на платформах и в полувагонах и всех грузов, перевозимых на транспортерах, направляется Укрзализныцей или Одесской железной дорогой в адрес Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок).

8.18.3. Подтверждение о согласовании чертежей (схем) размещения и крепления грузов на платформах и в полувагонах, следующих в межгосударственном сообщении и имеющих негабаритности нижнюю 1-2-й, боковую и верхнюю 1-3-й степеней, а также не предусмотренных Правилами, Укрзализныця или Одесская железная дорога направляет в адрес Департамента управления перевозками ОАО "РЖД" (Отдела специальных перевозок).

8.18.4. Уведомление о согласовании приема грузов через паромную переправу Варна - Ильичевск с учетом согласования чертежей (схем), указанных в пункте 8.18.2, и подтверждения Укрзализныци или Одесской железной дороги о согласовании чертежей (схем) на грузы, указанные в пункте 8.18.3, направляется Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) железным дорогам Болгарии и в адрес Укрзализныци, Одесской железной дороги, станции Ильичевск-Паромная и пароходства - владельца паромной переправы.

8.18.5. На станции Ильичевск-Паромная Одесской железной дороги, поступающие из Болгарии негабаритные, тяжеловесные, длинномерные и не предусмотренные Правилами грузы проверяются: негабаритные и на транспортерах - комиссионно в соответствии с Главой 2 настоящей Инструкции, а не предусмотренные Правилами - в соответствии с Главой 1 Правил. Проверяется соответствие размещения и крепления грузов чертежам (схемам), согласованным Департаментом управления перевозками ОАО "РЖД" (Отделом специальных перевозок) и (или только) Укрзализныцей (Одесской железной дорогой) с учетом дополнительных требований, изложенных в телеграммах (факсах) о согласовании приема указанных импортных грузов.

Отправление комиссионно проверенных негабаритных и тяжеловесных (п.2.1.1) грузов производится порядком, предусмотренным Главой 2 настоящей Инструкции.

8.19. Перевозка импортных грузов негабаритных и на транспортерах из морских и речных портов производится, как правило, следующим порядком:

8.19.1. Заявка на предварительное согласование перевозки в межгосударственном сообщении негабаритных и тяжеловесных грузов из порта (портов) с приложением перечня или эскизов оборудования направляется грузоотправителем (экспедитором) или портом железнодорожной администрации государства, на территории которого находится порт (порты), а также Департаменту управления перевозками ОАО "РЖД" (Отделу специальных перевозок).

При перевозке указанных грузов из портов Латвийской Республики или Литовской Республики заявки на согласование перевозок представляются только в адрес железнодорожной администрации соответственно Латвийской или Литовской железных дорог.

В заявке указываются станции отправления, станции назначения, номера контрактов, грузоотправители, количество мест и другие отгрузочные реквизиты, в том числе номера договорных межгосударственных обязательств на перевозку.

На эскизах должны быть указаны: масса, размеры, координаты центра тяжести груза на всех трех проекциях, показаны узлы для крепления груза на подвижном составе, а при необходимости (для длинномерных грузов) - расстояния вдоль продольной оси от центра тяжести до выступающих точек грузов, имеющих расчетную негабаритность, (см. п.2.2.5 Главы 2 настоящей Инструкции).

8.19.2. Порядок предварительного согласования возможности и условий перевозок негабаритных и тяжеловесных грузов из портов аналогичен изложенному в п.2.3 настоящей Инструкции.

8.19.3. Разработанные и утвержденные грузоотправителем (его уполномоченным представителем) чертежи и расчеты размещения и крепления грузов на транспортерах, а также грузов негабаритности нижней 3-6-й, боковой 4-6-й степеней, верхней 3-й степени и сверхнегабаритных на платформах и в полувагонах представляются в 4-х экземплярах на согласование в железнодорожную администрацию (железную дорогу) отправления.

Согласование указанных чертежей и расчетов производится порядком, предусмотренным Главой 2 настоящей Инструкции.

8.19.4. Согласование чертежей размещения и крепления грузов на платформах и в полувагонах, имеющих негабаритность нижнюю 1-2, боковую 1-3, верхнюю 1-2 степеней производится отделением дороги или соответствующим подразделением (предприятием), выполняющим функции отделения дороги по согласованию погрузочной документации с утверждением главным инженером отделения (предприятия) без представления их в Управление дороги.

8.19.5. Погрузку и крепление импортных негабаритных и тяжеловесных грузов в портах, по разработанным и согласованным установленным порядком чертежам, производит порт или экспедиторская организация, выполняющая по договору функции грузоотправителя, которые несут ответственность за выполнение требований Правил и настоящей Инструкции.

8.19.6. Комиссионная проверка и отправление импортных негабаритных и тяжеловесных грузов из припортовых станций производится порядком, предусмотренным Главой 2 настоящей Инструкции.
